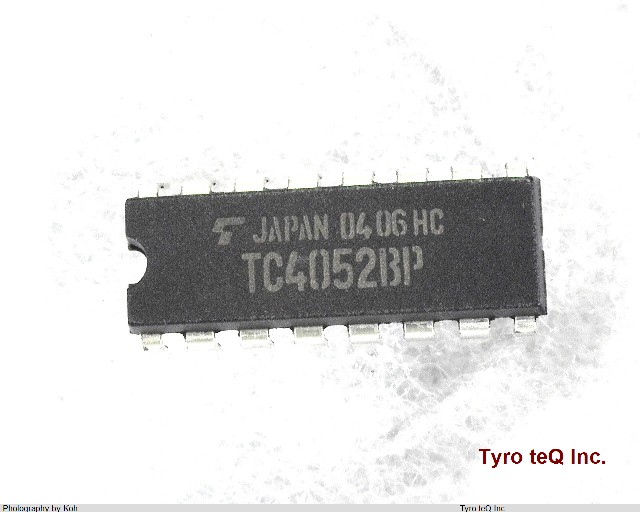

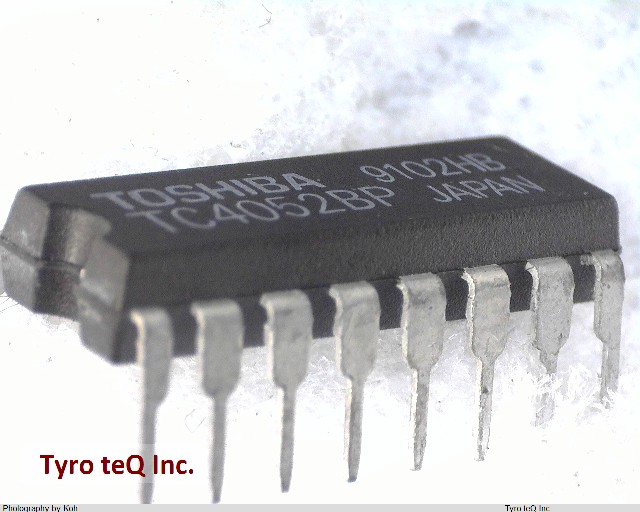

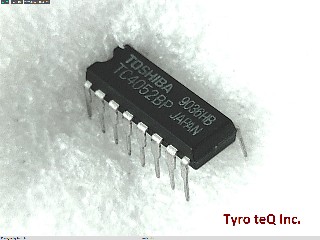

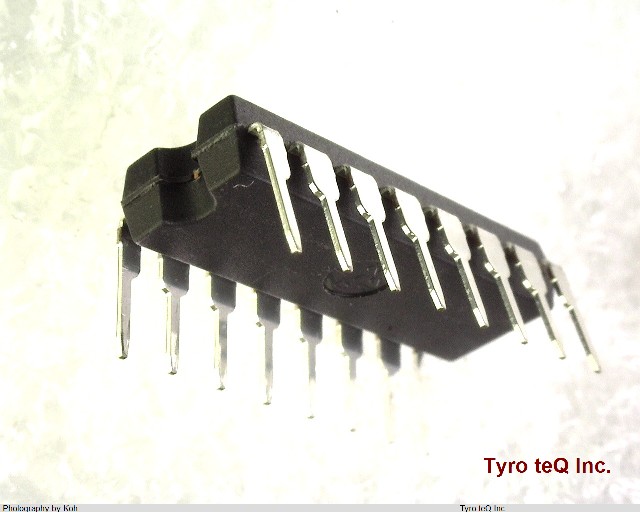

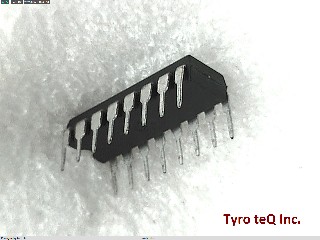

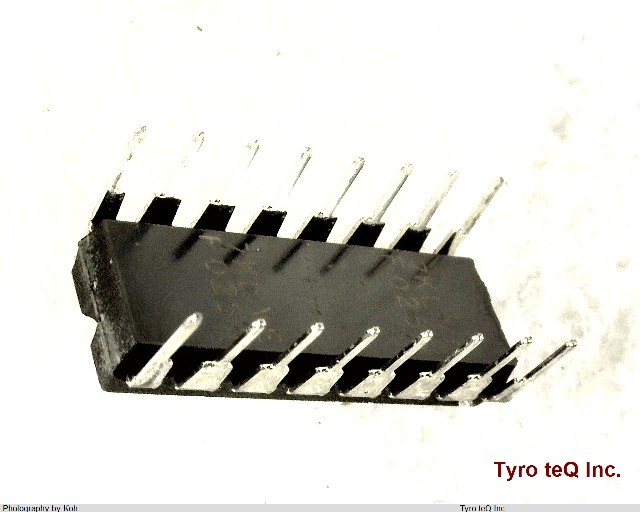

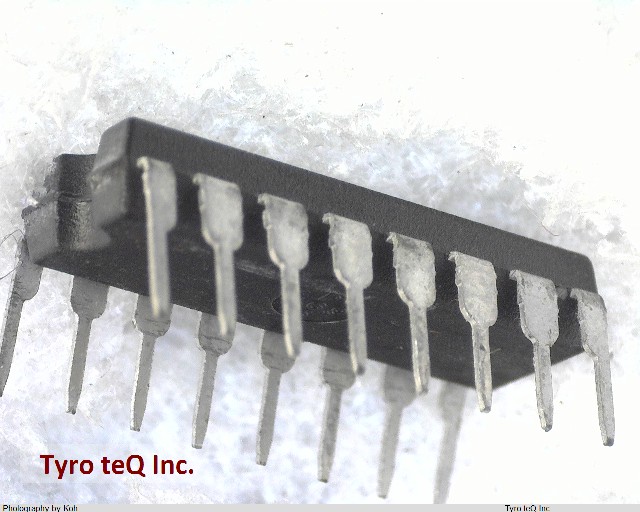

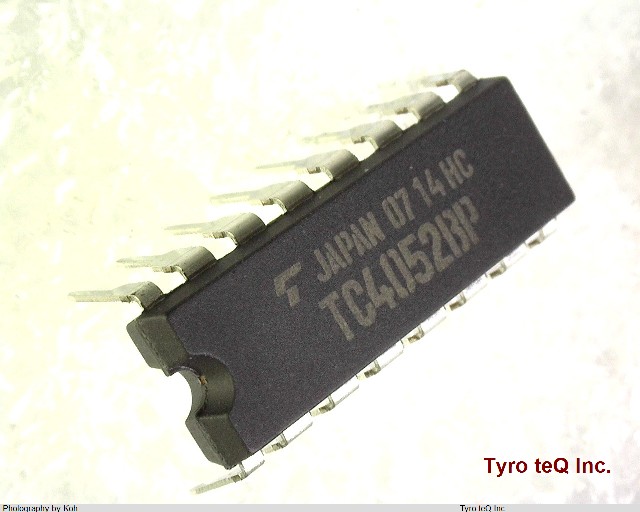

TC4052BP - TOSHIBA の商品詳細ページです。
2回路4chアナログ・マルチプレクサ/デマルチプレクサ(アナログスイッチ) | 16ピン

1

12時間47分後 以内に見積もり依頼を頂ければ、
04月01日(月) 9:00 までに見積もり回答いたします。

TC4052BP の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC4052BP
メーカーTOSHIBA
カテゴリその他-汎用IC
種別CMOSロジックIC
データシートProduct_list_pdf
Analog IC - Other Type DIFFERENTIAL MULTIPLEXER
IBIS
IO (Min)(mA)
JESD-30 Code R-PDIP-T16
Length 19.25 mm
Number of Channels 4
Number of Functions 1
Number of Terminals 16
Off-state Isolation-Nom 50 dB
On-state Resistance Match-Nom 10 ohm
On-state Resistance-Max (Ron) 950 ohm
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supplies 5/15 V
Qualification Status Not Qualified
Seated Height-Max 4.45 mm
Sub Category Multiplexer or Switches
Supply Current-Max (Isup) 0.6 mA
Supply Voltage-Max (Vsup) 18 V
Supply Voltage-Min (Vsup) 3 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Switch-off Time-Max 450 ns
Switch-on Time-Max 380 ns
Switching BREAK-BEFORE-MAKE V
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
VCC (Max)(V) 18
VCC (Min)(V) 3
Width 7.62 mm
tpd_tpz (Typ.)(nsec)
グループ TC
ピン数 16
回路数 2
機能1 Multiplexer
機能2 4-Channel Analog Multiplexer
面実装区分 N
