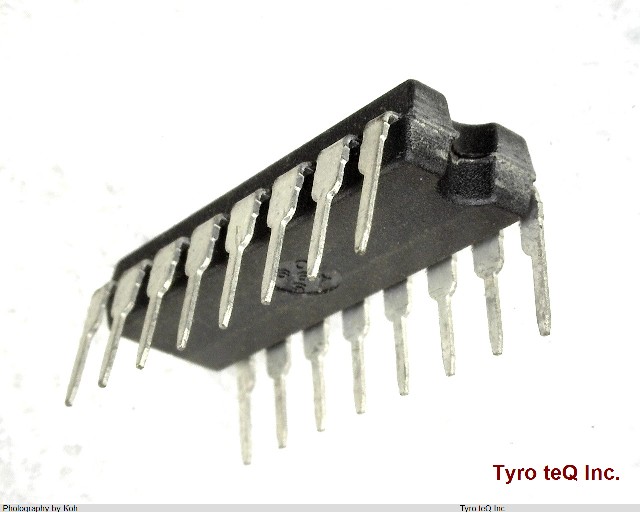

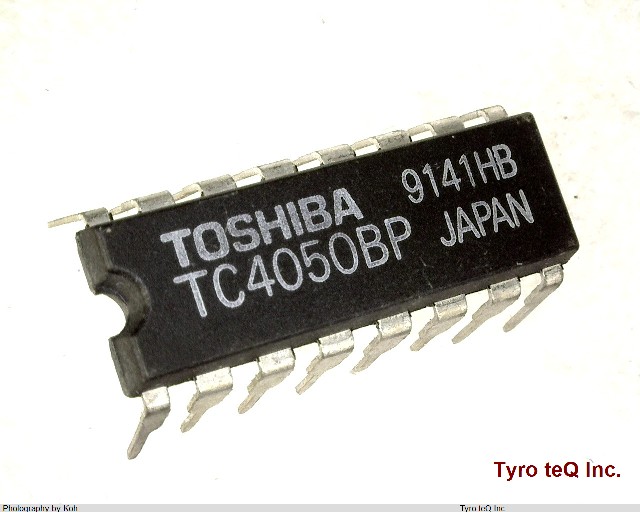

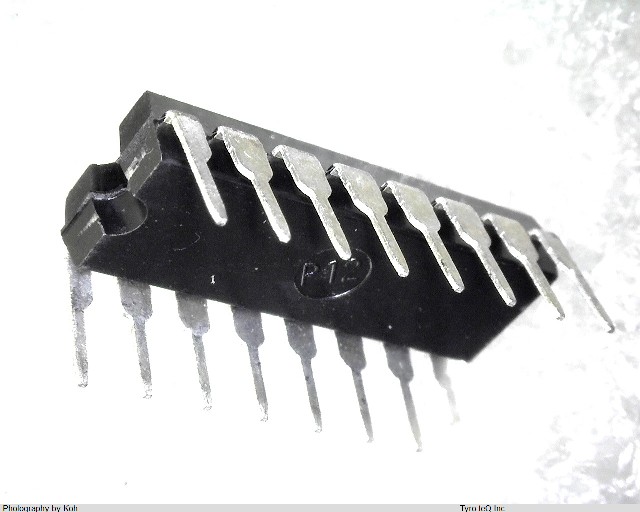

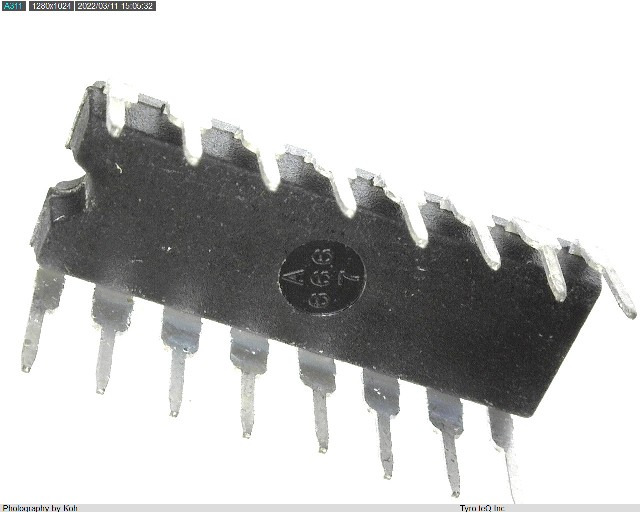

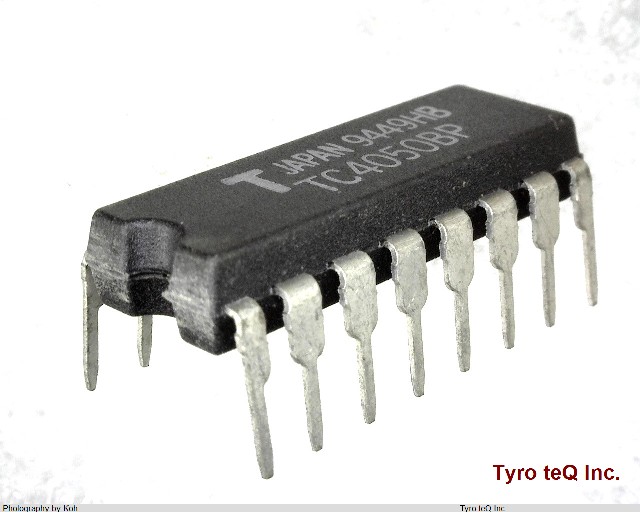

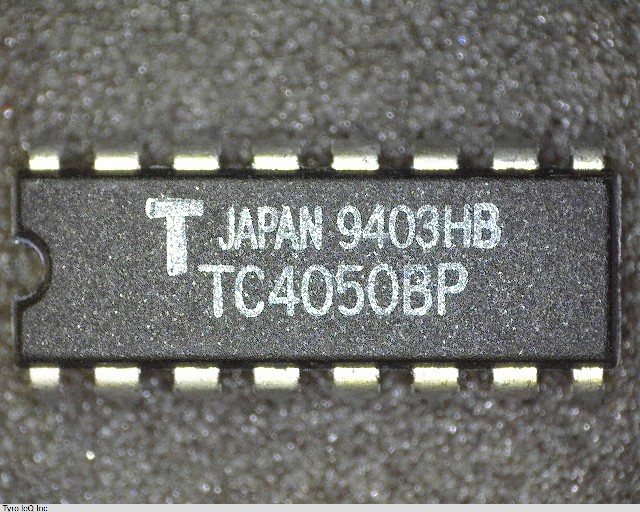

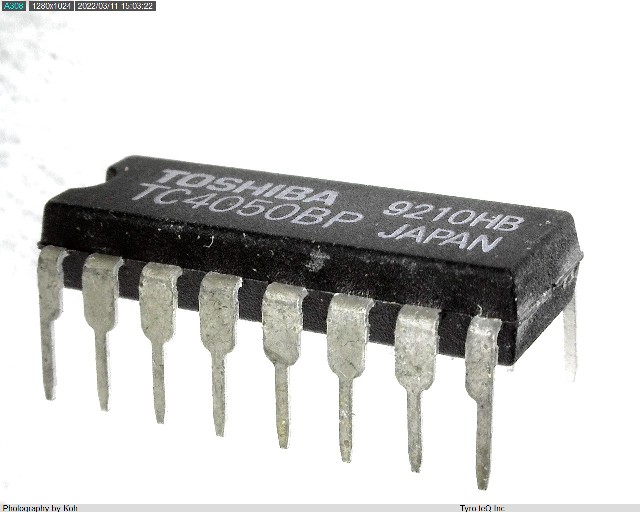

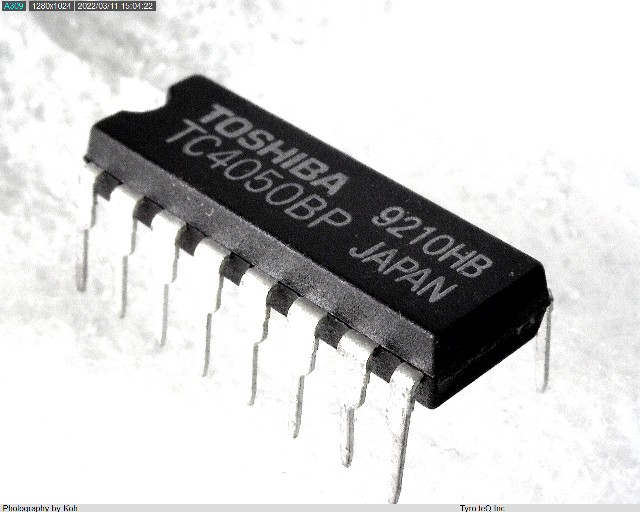

TC4050BP データシート

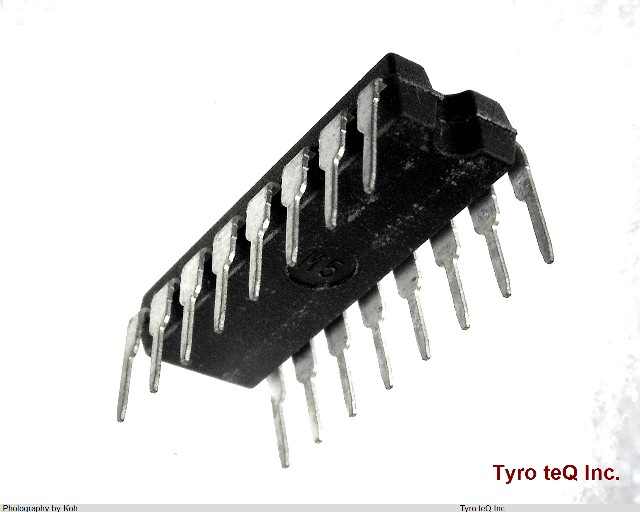

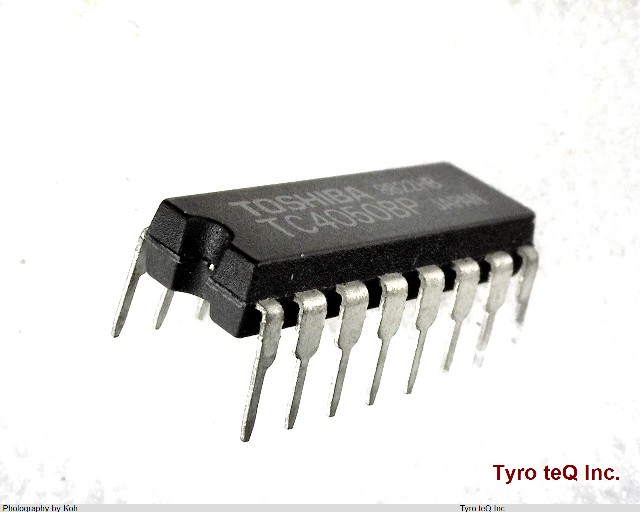

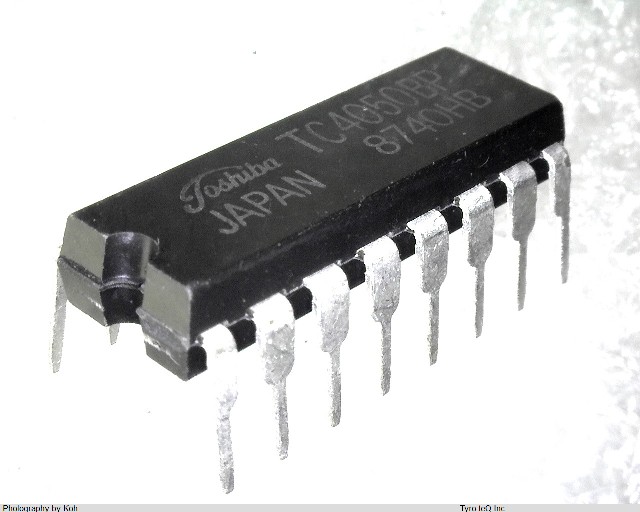

Name: TC4050BP
Brand: TOSHIBA
SKU: 300000210-0000-0000-0000

TC4050BP - TOSHIBA の商品詳細ページです。
6回路Buffer | 16ピン

23時間57分後以内に見積もり依頼を頂ければ、
04月30日(火) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC4050BP の詳細情報

型番	TC4050BP
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Family	4000/14000/40000
IBIS
IO (Min)(mA)	3.2
JESD-30 Code	R-PDIP-T16
Length	19.25 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUFFER
Number of Functions	6
Number of Inputs	1
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP16,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	5/15 V
Prop. Delay@Nom-Sup	130 ns
Propagation Delay (tpd)	130 ns
Qualification Status	Not Qualified
Schmitt Trigger	NO
Seated Height-Max	4.45 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	18 V
Supply Voltage-Min (Vsup)	3 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	18
VCC (Min)(V)	3
Width	7.62 mm
tpd_tpz (Typ.)(nsec)
グループ	TC
ピン数	16
回路数	6
機能1	Gate
機能2	Non-Inverter Buffer
面実装区分	N
