16時間21分後
以内に見積もり依頼を頂ければ、
04月25日(木) 9:00
までに見積もり回答いたします。

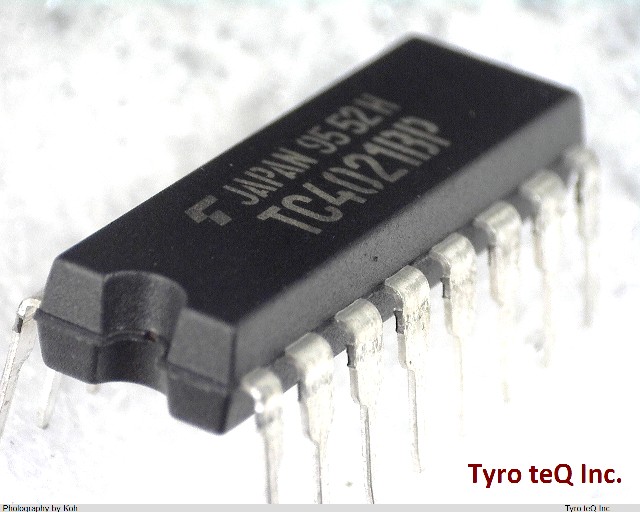

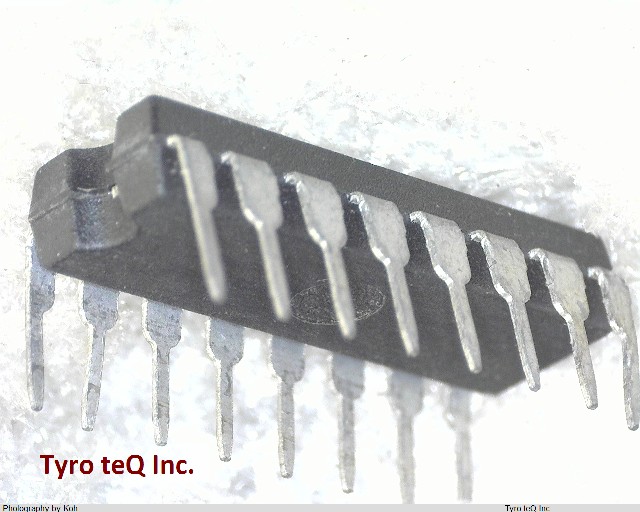

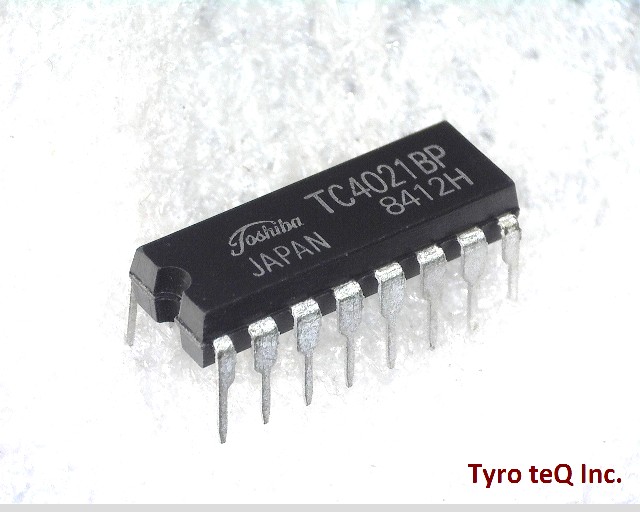

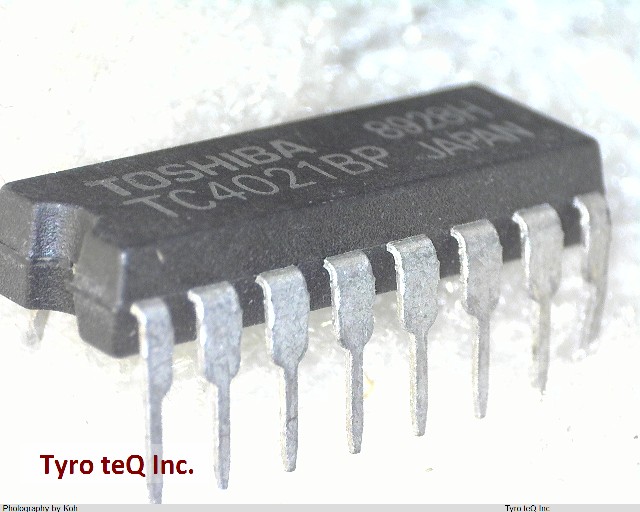

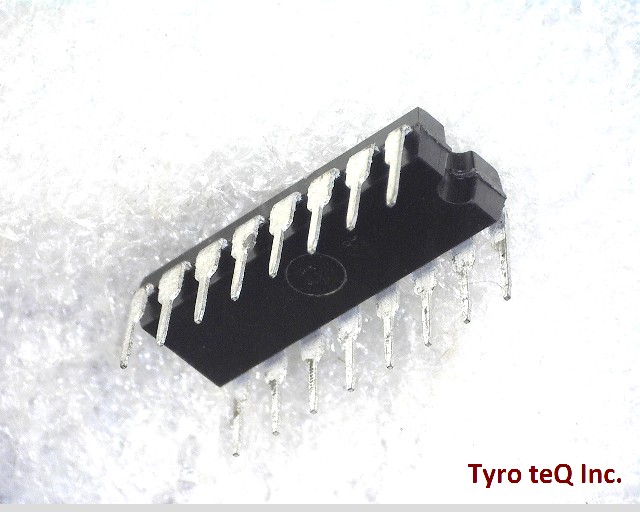

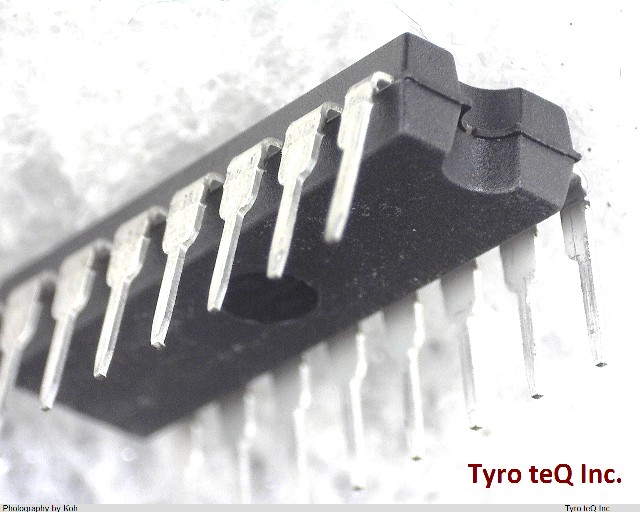

型番 | TC4021BP |
---|---|
メーカー | TOSHIBA |
カテゴリ | その他-汎用IC |
種別 | CMOSロジックIC |
データシート | |
Additional Feature | SISO OPERATION ALSO AVAILABLE |
Count Direction | RIGHT |
Family | 4000/14000/40000 |
IBIS | |
IO (Min)(mA) | 0.51 |
JESD-30 Code | R-PDIP-T16 |
Length | 19.25 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | PARALLEL IN SERIAL OUT |
Max Frequency@Nom-Sup | 3000000 Hz |
Number of Bits | 8 |
Number of Functions | 1 |
Number of Terminals | 16 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Output Polarity | TRUE |
Package Body Material | PLASTIC/EPOXY |
Package Code | DIP |
Package Equivalence Code | DIP16,.3 |
Package Shape | RECTANGULAR |
Package Style | IN-LINE Meter |
Peak Reflow Temperature (Cel) | NOT SPECIFIED |
Power Supplies | 5/15 V |
Propagation Delay (tpd) | 320 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 4.45 mm |
Sub Category | Shift Registers |
Supply Voltage-Max (Vsup) | 18 V |
Supply Voltage-Min (Vsup) | 3 V |
Supply Voltage-Nom (Vsup) | 5 V |
Surface Mount | NO |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Form | THROUGH-HOLE |
Terminal Pitch | 2.54 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
Trigger Type | POSITIVE EDGE |
VCC (Max)(V) | 18 |
VCC (Min)(V) | 3 |
Width | 7.62 mm |
fmax-Min | 8.5 MHz |
tpd_tpz (Typ.)(nsec) | |
グループ | TC |
ピン数 | 16 |
回路数 | 1 |
機能1 | Shift Register |
機能2 | Parallel-In/Serial-Out Shift Register |
面実装区分 | N |
会社名称 | 株式会社東芝 |
---|---|
設立 | 1875年7月 |
資本金 | 4,399億円 |
所在地 | 東京都港区芝浦1-1-1 |
URL | http://www.semicon.toshiba.co.jp/eng/ |
TC4021BP - TOSHIBA の商品詳細ページです。
8ビット Shift レジスタ | 16ピン
