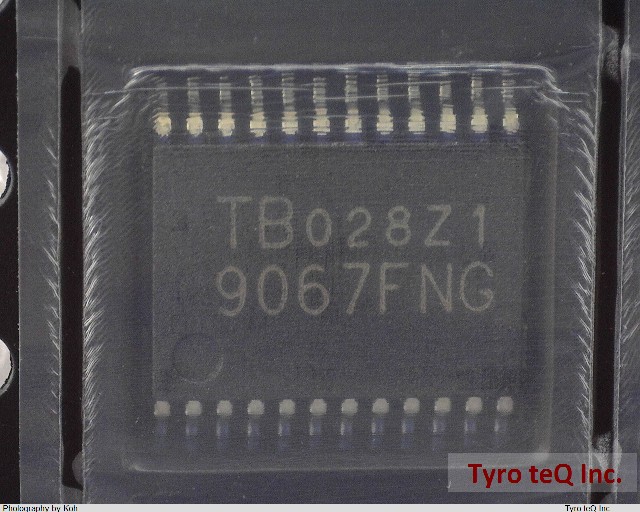

TB9067FNG
データシート
1
-
- 個
２営業日以内に回答いたします
車載用デバイス
TB9067FNG の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | TB9067FNG |
|---|---|
| メーカー | TOSHIBA |
| カテゴリ | 車載用 |
| 種別 | 車載用デバイス |
| データシート |  |
| Analog IC - Other Type | BRUSHLESS DC MOTOR CONTROLLER |
| JESD-30 Code | R-PDSO-G24 |
| Length | 7.8 mm |
| Number of Functions | 1 |
| Number of Terminals | 24 |
| Operating Temperature-Max | 125 Cel |
| Operating Temperature-Min | -40 Cel |
| Output Current-Max | 0.25 A |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | LSSOP |
| Package Equivalence Code | SOP24,.3,25 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE, LOW PROFILE, SHRINK PITCH Meter |
| Seated Height-Max | 1.6 mm |
| Supply Current-Max (Isup) | 6 mA |
| Supply Voltage-Max (Vsup) | 18 V |
| Supply Voltage-Min (Vsup) | 6 V |
| Supply Voltage-Nom (Vsup) | 12 V |
| Surface Mount | YES |
| Technology | BICMOS |
| Temperature Grade | AUTOMOTIVE |
| Terminal Form | GULL WING |
| Terminal Pitch | 0.65 mm |
| Terminal Position | DUAL |
| Width | 5.6 mm |
| ピン数 | 24 |
| 機能 | 120 degree 通電ロジック内蔵 / High側Pch-FET、Low側Nch-FET 駆動用のプリドライバ内蔵 |
| 製品分類名 | 車載用プリドライバ |
| 面実装区分 | Y |
| 会社名称 | 株式会社東芝 |
|---|---|
| 設立 | 1875年7月 |
| 資本金 | 4,399億円 |
| 所在地 | 東京都港区芝浦1-1-1 |
| URL | http://www.semicon.toshiba.co.jp/eng/ |
