TA78L05F(TE12L,F) データシート

Name: TA78L05F(TE12L,F)
Brand: TOSHIBA
SKU: 300060235-0000-0000-0000

TA78L05F(TE12L,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

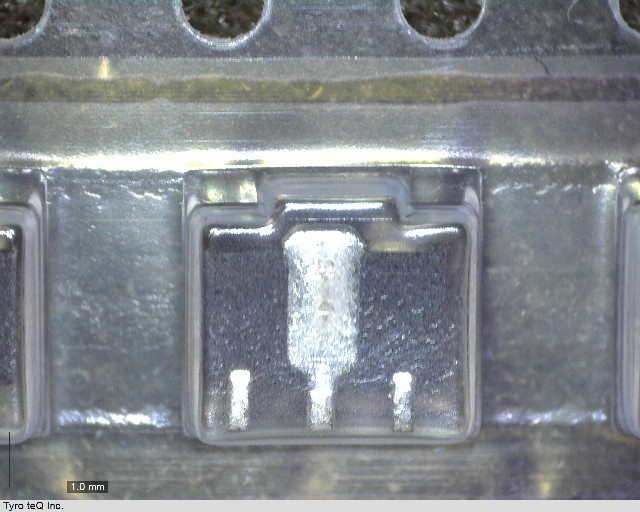

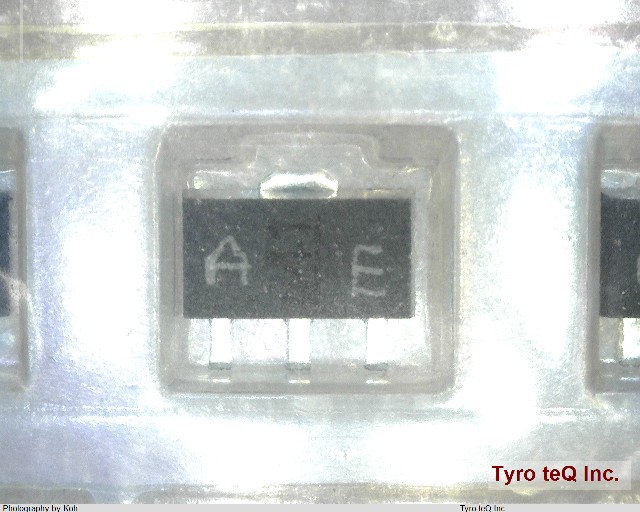

TE12L:12mm幅テーピング F:RoHS品

TA78L05F(TE12L,F) の詳細情報

仕様・詳細
メーカー情報

型番	TA78L05F(TE12L,F)
メーカー	TOSHIBA
カテゴリ	レギュレータ
種別	3端子レギュレータ
データシート
Adjustability	FIXED
Dropout Voltage1-Nom	1.7 V
Input Voltage Absolute-Max	35 V
Input Voltage-Max	20 V
Input Voltage-Min	7 V
JEITA	SC-62
JESD-30 Code	R-PSSO-F3
JESD-609 Code	e2
Length	4.6 mm
Line Regulation-Max	0.15 %
Load Regulation-Max	0.06 %
Number of Functions	1
Number of Outputs	1
Number of Terminals	3
Operating Temperature, TJ-Max	125 Cel
Operating Temperature, TJ-Min	0 Cel
Output Current1-Max	0.07 A
Output Voltage1-Max	5.35 V
Output Voltage1-Min	4.65 V
Output Voltage1-Nom	5 V
Package Body Material	PLASTIC/EPOXY
Package Equivalence Code	TO-243
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, HEAT SINK/SLUG Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Qualification Status	Not Qualified
Regulator Type	FIXED POSITIVE SINGLE OUTPUT STANDARD REGULATOR
RoHS	対応
Seated Height-Max	1.6 mm
Sub Category	Other Regulators
Surface Mount	YES
Technology	BIPOLAR
Terminal Finish	Tin/Silver (Sn/Ag)
Terminal Form	FLAT
Terminal Pitch	1.5 mm
Terminal Position	SINGLE
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Voltage Tolerance-Max	7 %
Width	2.5 mm
ドロップアウト電圧 (Max)
ドロップアウト電圧 (Typ.)	VD IOUT=0.15A 1.7 V
バイアス電流 (Typ.)	IB 3.1 mA
ピン数	3
保護機能	過電流保護 / 過熱保護
入力電圧	VIN 35 V
出力電圧 (Typ.)	VOUT 5 V
出力電圧精度 (ABSMax)	accuracy(VOUT) Tj=25degC +/-5 %
出力電流 (Max)	IOUT 150 mA
実装区分	表面実装
東芝パッケージ名	PW-Mini
極性	正
特長	小電流出力
許容損失	PD 0.5 W
