TA58M05F(TE16L1,NQ データシート

Name: TA58M05F(TE16L1,NQ
Brand: TOSHIBA
SKU: 300060198-0000-0000-0000

TA58M05F(TE16L1,NQ - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

TA58M05F(TE16L1,NQ の詳細情報

仕様・詳細
メーカー情報

型番	TA58M05F(TE16L1,NQ
メーカー	TOSHIBA
カテゴリ	レギュレータ
種別	レギュレータ
データシート
Adjustability	FIXED
Dropout Voltage1-Max	0.65 V
Dropout Voltage1-Nom	0.42 V
Input Voltage Absolute-Max	29 V
Input Voltage-Max	26 V
Input Voltage-Min	6 V
JEITA
JESD-30 Code	R-PSSO-G2
Length	6.5 mm
Line Regulation-Max	0.03 %
Load Regulation-Max	0.06 %
Number of Functions	1
Number of Outputs	1
Number of Terminals	2
Operating Temperature, TJ-Max	105 Cel
Operating Temperature, TJ-Min	-40 Cel
Output Current1-Max	0.25 A
Output Voltage1-Max	5.2 V
Output Voltage1-Min	4.8 V
Output Voltage1-Nom	5 V
Package Body Material	PLASTIC/EPOXY
Package Equivalence Code	SMSIP3H,.38,90TB
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, HEAT SINK/SLUG Meter

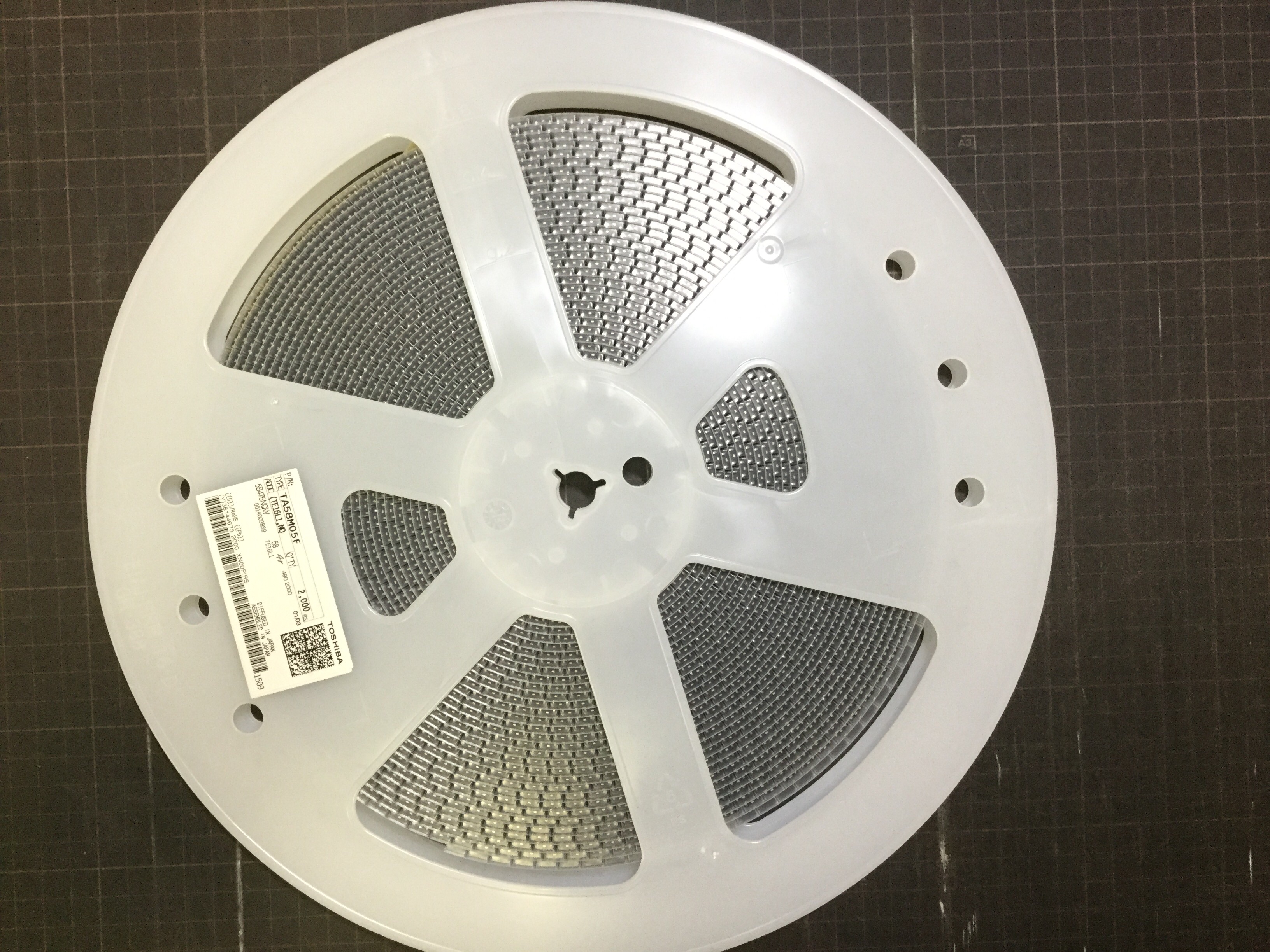

Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Qualification Status	Not Qualified
Regulator Type	FIXED POSITIVE SINGLE OUTPUT LDO REGULATOR
RoHS	対応
Seated Height-Max	2.7 mm
Sub Category	Other Regulators
Surface Mount	YES
Technology	BIPOLAR
Terminal Form	GULL WING
Terminal Pitch	2.3 mm
Terminal Position	SINGLE
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Voltage Tolerance-Max	4 %
Width	5.5 mm
ドロップアウト電圧 (Max)
ドロップアウト電圧 (Typ.)	VD IOUT=0.5A 0.42 V
バイアス電流 (Typ.)
ピン数	3
保護機能	60Vロードダンプ / 電源逆接 / 過電流保護 / 過熱保護
入力電圧	VIN 29 V
出力電圧 (Typ.)	VOUT 5 V
出力電圧精度 (ABSMax)
出力電流 (Max)	IOUT 500 mA
実装区分	表面実装
東芝パッケージ名	New PW-Mold
極性	正
特長	中電流出力 / ロードロップアウト
許容損失	PD 10 W
