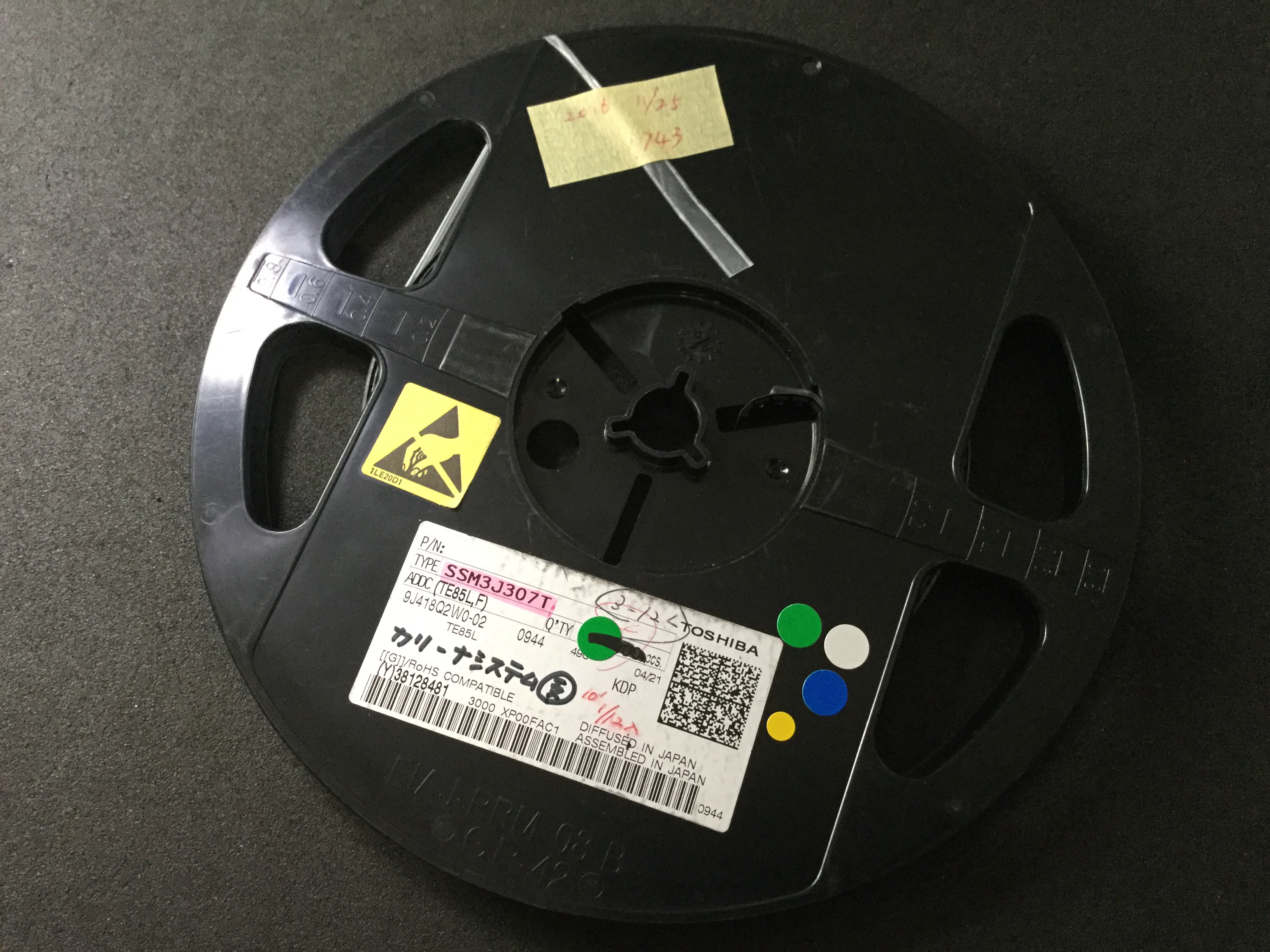

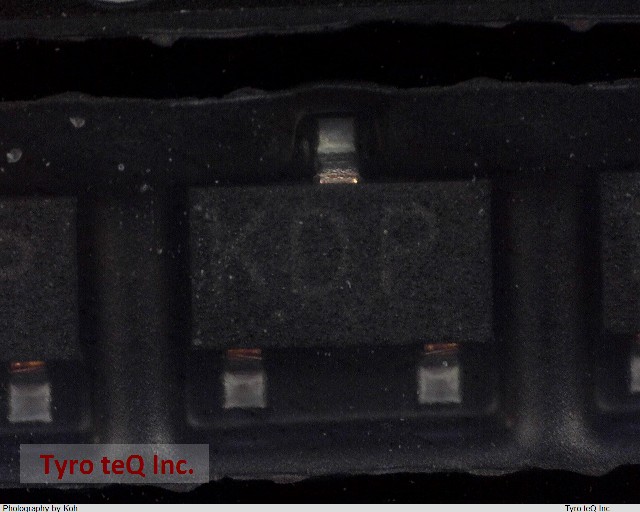

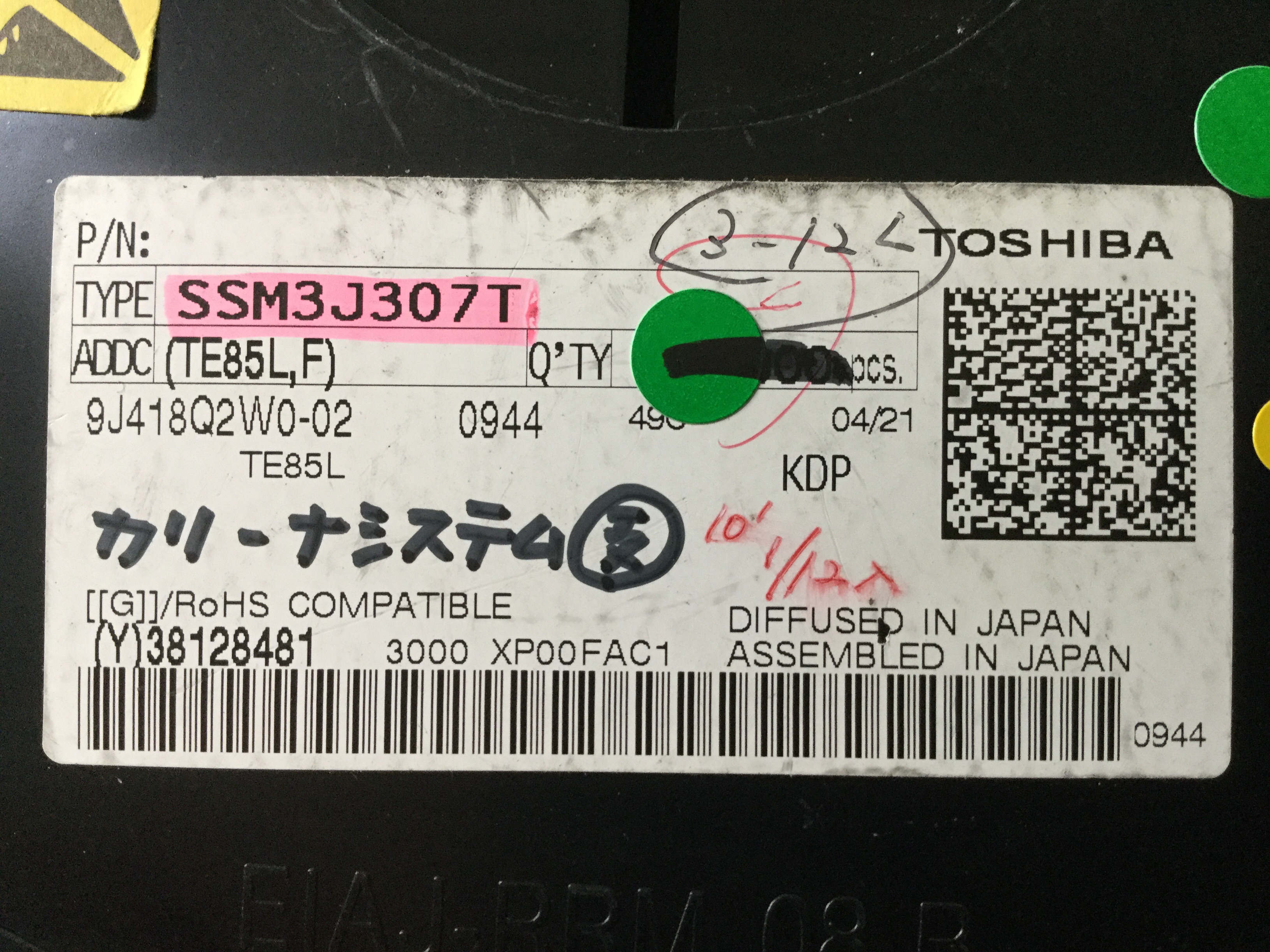

SSM3J307T
  • SSM3J307T
  • SSM3J307T
  • SSM3J307T
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

MOSFET | 小信号MOSFET

SSM3J307T の詳細情報

  • 仕様・詳細
  • メーカー情報
型番SSM3J307T
メーカーTOSHIBA
カテゴリMOSFET
種別小信号MOSFET
データシートProduct_list_pdf
Ciss(pF)
Configuration SINGLE
DS Breakdown Voltage-Min 20 V
Drain Current-Max (Abs) (ID) 5 A
Drain Current-Max (ID) 5 A
Drain-source On Resistance-Max 0.04 ohm
FET Technology METAL-OXIDE SEMICONDUCTOR
ID(A) -5
JESD-30 Code R-PDSO-G3
Number of Elements 1
Number of Terminals 3
Operating Mode ENHANCEMENT MODE
Operating Temperature-Max 150 Cel
PD(W)
Package Body Material PLASTIC/EPOXY
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Polarity/Channel Type P-CHANNEL
Power Dissipation-Max (Abs) 1.25 W
Qg(nC)
Qualification Status Not Qualified
RDS(ON)Max(Ω)|VGS|=1.2V
RDS(ON)Max(Ω)|VGS|=1.5V 0.083
RDS(ON)Max(Ω)|VGS|=1.8V 0.056
RDS(ON)Max(Ω)|VGS|=10V
RDS(ON)Max(Ω)|VGS|=2.5V 0.04
RDS(ON)Max(Ω)|VGS|=4.5V 0.031
RDS(ON)Max(Ω)|VGS|=4V
RDS(ON)Max(Ω)|VGS|=6V
Sub Category Other Transistors
Surface Mount YES
Terminal Form GULL WING
Terminal Position DUAL
Transistor Application SWITCHING
Transistor Element Material SILICON
VDSS(V) -20
VGSS(V) +/-8
データシート
ピン数 3
ライフサイクル
極性 P-ch
面実装区分 Y
