HN1D01F データシート

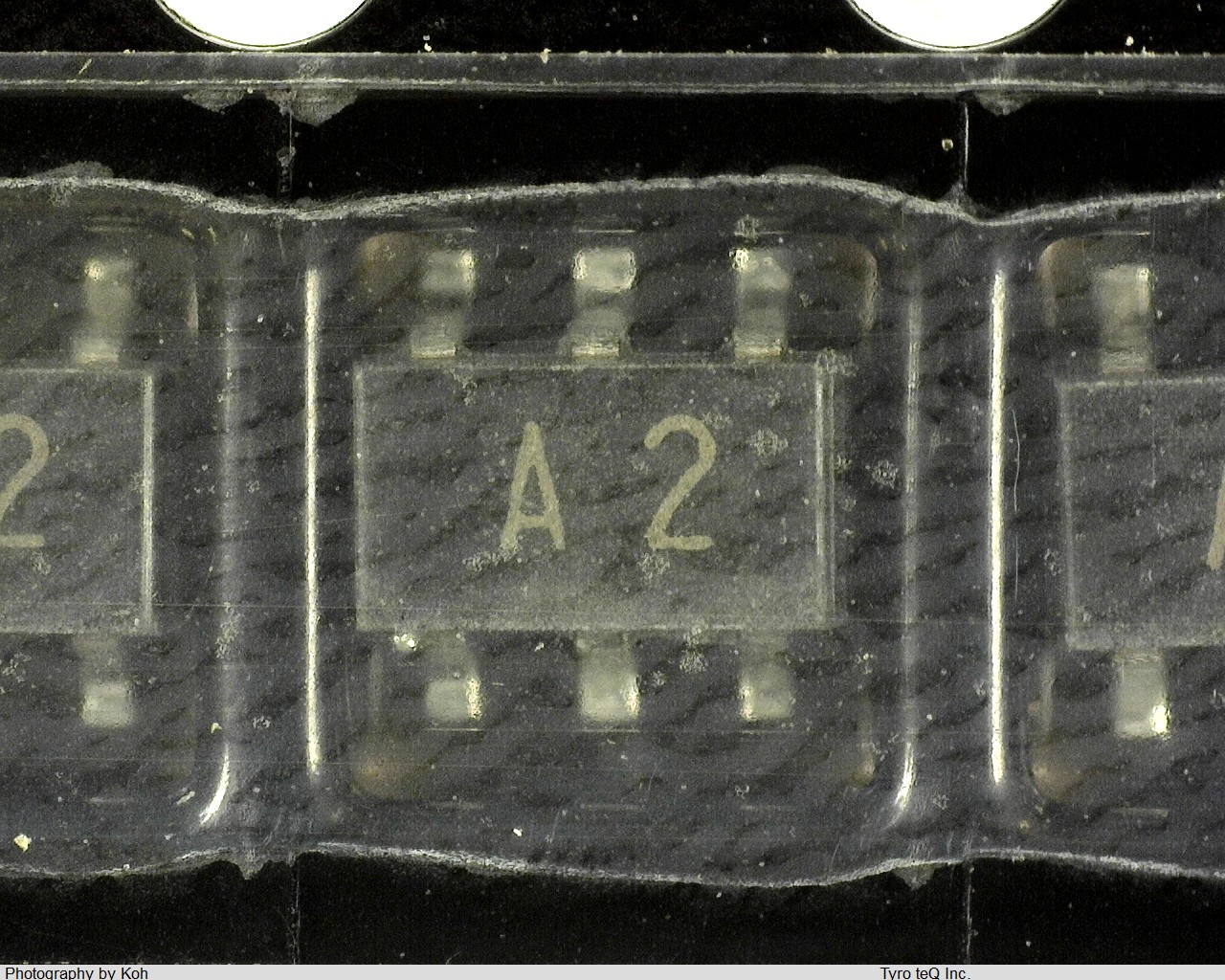

Name: HN1D01F
Brand: TOSHIBA
SKU: 180018389-0000-0000-0000

HN1D01F - TOSHIBA の商品詳細ページです。

No Image

２営業日以内に回答いたします

パッケージ : SM6 (表面実装)|ダイオード | スイッチングダイオード

HN1D01F の詳細情報

型番	HN1D01F
メーカー	TOSHIBA
カテゴリ	スイッチング・ダイオード
種別	スイッチングダイオード
データシート
Additional Feature	ULTRA HIGH SPEED SWITCHING
Application	GENERAL PURPOSE
CT (Typ.) (pF)
Configuration	2 BANKS, COMMON ANODE, 2 ELEMENTS
Diode Element Material	SILICON
Diode Type	RECTIFIER DIODE
Forward Voltage-Max (VF)	1.2 V
IO (Max) (A)	0.1
JESD-30 Code	R-PDSO-F6
Non-rep Pk Forward Current-Max	2 A
Number of Elements	2
Number of Phases	1
Number of Terminals	6
Operating Temperature-Max	125 Cel
Operating Temperature-Min	-55 Cel
Output Current-Max	0.1 A
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Dissipation-Max	0.1 W
Qualification Status	Not Qualified
Reference Standard	AEC-Q101
Rep Pk Reverse Voltage-Max	85 V
Reverse Current-Max	0.5 uA
Reverse Recovery Time-Max	0.0016 us
Reverse Test Voltage	80 V
Sub Category	Other Diodes
Surface Mount	YES
Terminal Form	FLAT
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VF (Max) (V)
VF (Typ.) (V)
VR (Max) (V)	80
rS (Typ.) (ohm)
ピン数	6
内部接続	アノードコモン
回路数	4
製品分類	スイッチングダイオード
面実装区分	Y
