2SK4033(N,Q) データシート Toshiba

2SK4033(N,Q) - TOSHIBA の商品詳細ページです。

1

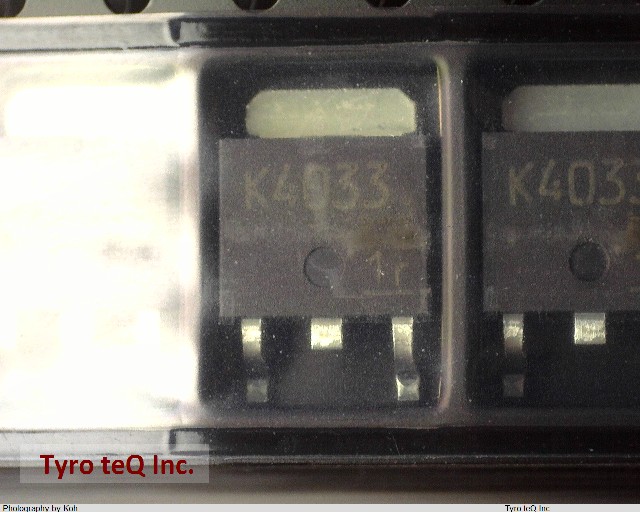

2SK4033(N,Q)
  • 2SK4033(N,Q)
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

N:受光チップ姫路工場生産 Q:端子のみ鉛,ハロゲンフリー品|MOSFET,接合形FET

2SK4033(N,Q) の詳細情報

  • 仕様・詳細
  • メーカー情報
型番2SK4033(N,Q)
メーカーTOSHIBA
種別MOSFET,接合形FET
データシートProduct_list_pdf
Avalanche Energy Rating (Eas) 40.5 mJ
Case Connection DRAIN
Configuration SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min 60 V
Drain Current-Max (Abs) (ID) 5 A
Drain Current-Max (ID) 5 A
Drain-source On Resistance-Max 0.15 ohm
FET Technology METAL-OXIDE SEMICONDUCTOR
JESD-30 Code R-PSSO-G2
Number of Elements 1
Number of Terminals 2
Operating Mode ENHANCEMENT MODE
Operating Temperature-Max 150 Cel
Package Body Material PLASTIC/EPOXY
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Polarity/Channel Type N-CHANNEL
Power Dissipation-Max (Abs) 20 W
Pulsed Drain Current-Max (IDM) 20 A
Sub Category FET General Purpose Power
Surface Mount YES
Terminal Form GULL WING
Terminal Position SINGLE
Transistor Application SWITCHING
Transistor Element Material SILICON
会社名称株式会社東芝
設立1875年7月
資本金4,399億円
所在地東京都港区芝浦1-1-1
URLhttp://www.semicon.toshiba.co.jp/eng/
