2SK112 - TOSHIBA の商品詳細ページです。

1

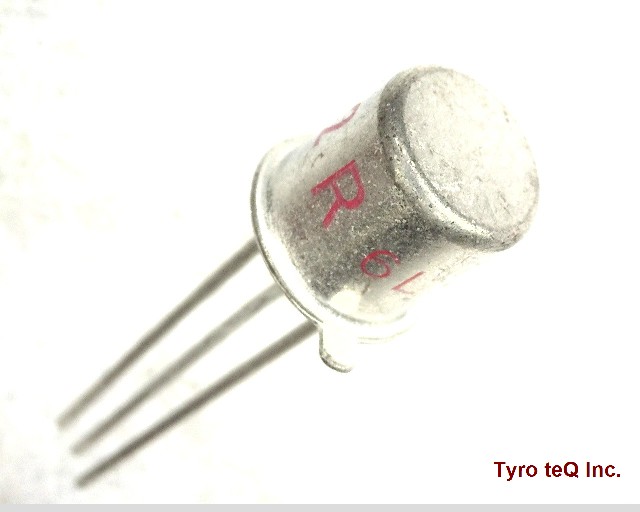

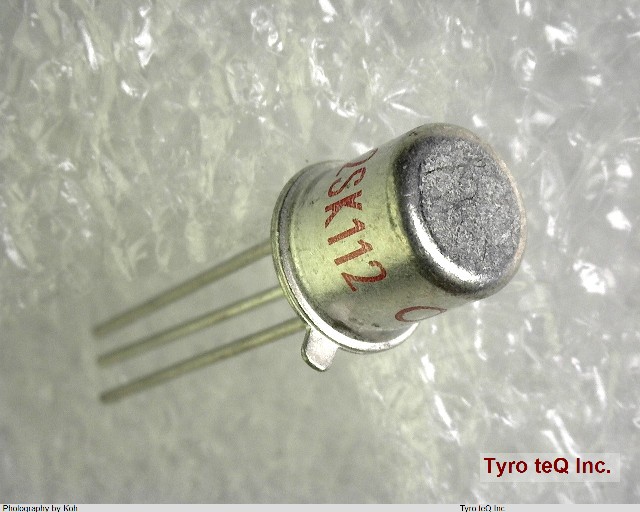

2SK112
  • 2SK112
  • 2SK112
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

2SK112 の詳細情報

  • 仕様・詳細
  • メーカー情報
型番2SK112
メーカーTOSHIBA
種別MOSFET,接合形FET
データシートProduct_list_pdf
Additional Feature LOW NOISE
Case Connection DRAIN
Configuration SINGLE
DS Breakdown Voltage-Min 60 V
Drain Current-Max (Abs) (ID) 8 A
Drain Current-Max (ID) 8 A
Drain-source On Resistance-Max 0.03 ohm
FET Technology JUNCTION
JEDEC-95 Code TO-18
JESD-30 Code O-MBCY-W3
JESD-609 Code e0
Number of Elements 1
Number of Terminals 3
Operating Mode DEPLETION MODE
Operating Temperature-Max 150 Cel
Package Body Material METAL
Package Shape RECTANGULAR
Package Style CYLINDRICAL Meter
Peak Reflow Temperature (Cel) 260
Polarity/Channel Type N-CHANNEL
Power Dissipation Ambient-Max 125 W
Power Dissipation-Max (Abs) 0.25 W
Pulsed Drain Current-Max (IDM) 24 A
Qualification Status Not Qualified
Sub Category FET General Purpose Power
Surface Mount NO
Terminal Finish TIN BISMUTH
Terminal Form THROUGH-HOLE
Terminal Position BOTTOM
Time@Peak Reflow Temperature-Max (s) 10
Transistor Application SWITCHING
Transistor Element Material SILICON
会社名称株式会社東芝
設立1875年7月
資本金4,399億円
所在地東京都港区芝浦1-1-1
URLhttp://www.semicon.toshiba.co.jp/eng/
