1SS301 データシート

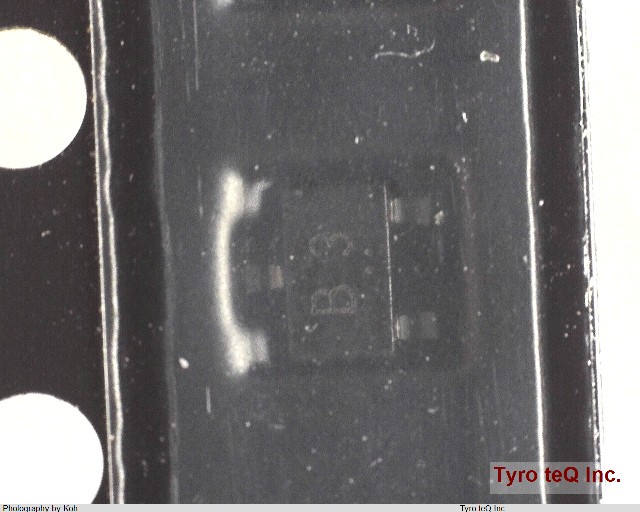

Name: 1SS301
Brand: TOSHIBA
SKU: 20000367-0000-0000-0000

1SS301 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

ダイオード

1SS301 の詳細情報

型番	1SS301
メーカー	TOSHIBA
カテゴリ	スイッチング・ダイオード
種別	ダイオード
データシート
Application	GENERAL PURPOSE
CT (Typ.) (pF)
Configuration	COMMON CATHODE, 2 ELEMENTS
Diode Element Material	SILICON
Diode Type	RECTIFIER DIODE
Forward Voltage-Max (VF)	1.2 V
IO (Max) (A)	0.1
JESD-30 Code	R-PDSO-G3
Non-rep Pk Forward Current-Max	2 A
Number of Elements	2
Number of Phases	1
Number of Terminals	3
Operating Temperature-Max	125 Cel
Output Current-Max	0.1 A
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Dissipation-Max	0.1 W
Qualification Status	Not Qualified
Reference Standard	AEC-Q101
Rep Pk Reverse Voltage-Max	85 V
Reverse Current-Max	0.5 uA
Reverse Recovery Time-Max	0.004 us
Reverse Test Voltage	80 V
Sub Category	Rectifier Diodes
Surface Mount	YES
Terminal Form	GULL WING
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VF (Max) (V)
VF (Typ.) (V)
VR (Max) (V)	80
rS (Typ.) (ohm)
ピン数	3
内部接続	カソードコモン
回路数	2
製品分類	スイッチングダイオード
面実装区分	Y
