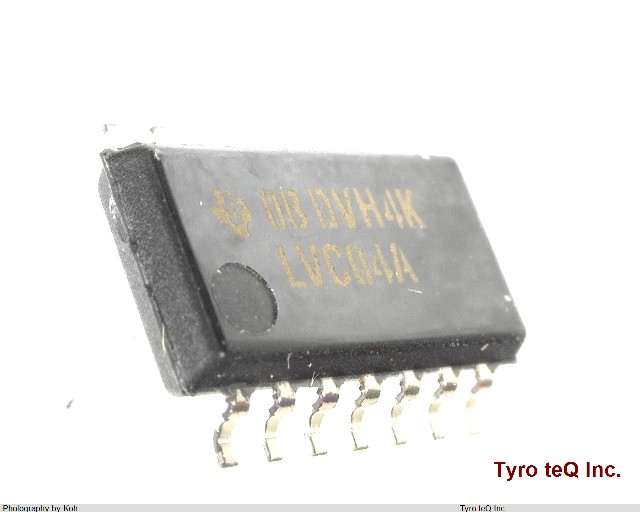

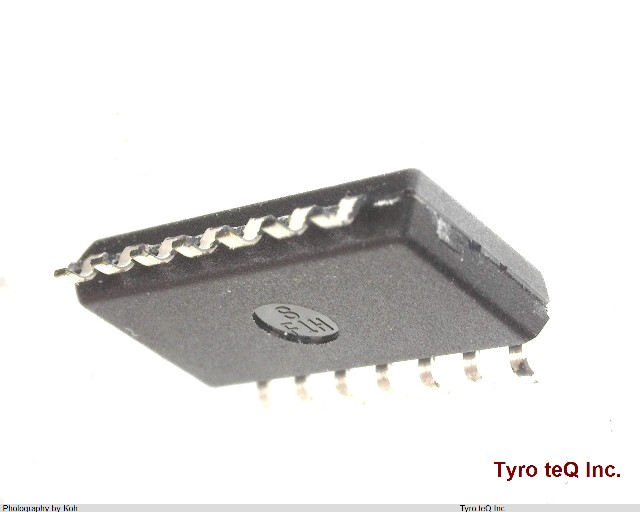

SN74LVC04A
  • SN74LVC04A
  • SN74LVC04A
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

CMOS標準ロジックIC

SN74LVC04A の詳細情報

  • 仕様・詳細
  • メーカー情報
型番SN74LVC04A
メーカーTI
カテゴリドライバ
種別CMOS標準ロジックIC
データシートProduct_list_pdf
Bits(#) 6
Description 6 ビット インバータ
Estimated Package Size (WxL)(mm2) [pf]14VQFN[/pf]: 3.5 x 3.5: 12 mm2, [pf]14TVSOP[/pf]: 4.4 x 3.6: 23 mm2, [pf]14TSSOP[/pf]: 4.4 x 5: 32 mm2, [pf]14SSOP[/pf]: 5.3 x 6.2: 45 mm2, [pf]14SOIC[/pf]: 3.91 x 8.65: 51 mm2, [pf]14SO[/pf]: 5.3 x 10.3: 55 mm2
F @ Nom Voltage(Max)(Mhz) 100
ICC @ Nom Voltage(Max)(mA) 0.01
Input Type CMOS, TTL
Operating Temperature Range(C) -40 to 125
Output Drive (IOL/IOH)(Max)(mA) -24/24
Output Type CMOS
Rating Catalog
Schmitt Trigger No
Status ACTIVE
Technology Family LVC
VCC(Max)(V) 3.6
VCC(Min)(V) 1.65
Voltage(Nom)(V) 1.8, 2.5, 2.7, 3.3
tpd @ Nom Voltage(Max)(ns) 8, 7.5, 5.5, 4.5
