SN74LS109N データシート Ti

SN74LS109N - TI の商品詳細ページです。

1

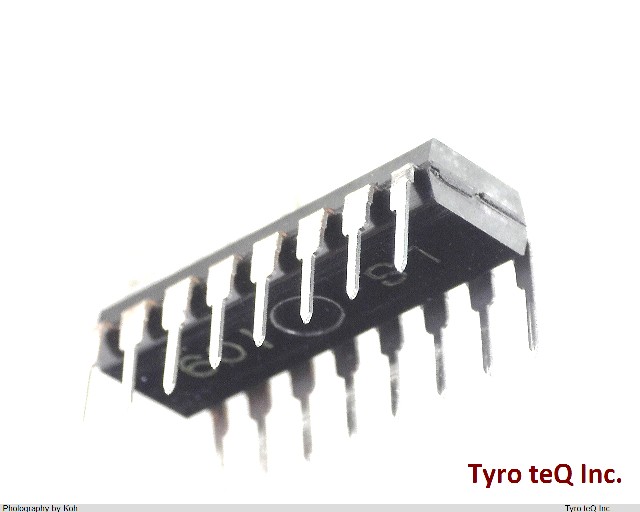

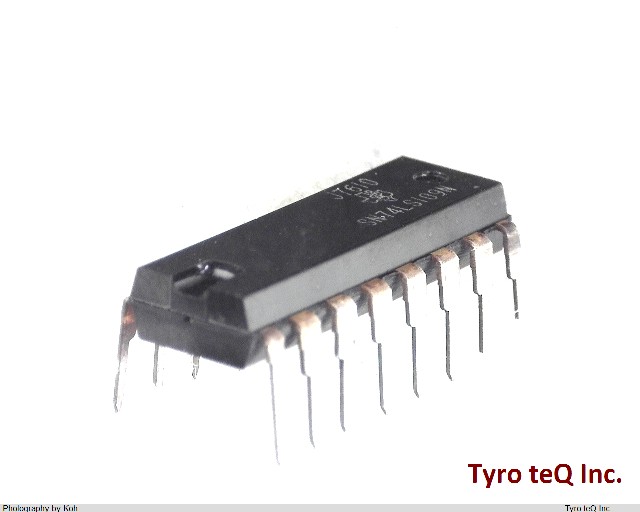

SN74LS109N
  • SN74LS109N
  • SN74LS109N
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

アドバンストLS-TTL　トランジスタ・トランジスタ・ロジック|パッケージ：PDIP | 梱包：Tube|動作温度 0℃ to 70℃

SN74LS109N の詳細情報

  • 仕様・詳細
  • メーカー情報
型番SN74LS109N
メーカーTI
種別アドバンストLS-TTL
データシートProduct_list_pdf
Family LS
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Length 19.175 mm
Logic IC Type J-KBAR FLIP-FLOP
Number of Bits 2
Number of Functions 2
Number of Terminals 16
Operating Temperature-Max 70 Cel
Operating Temperature-Min 0 Cel
Output Polarity COMPLEMENTARY
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Power Supplies 5 V
Propagation Delay (tpd) 40 ns
Qualification Status Not Qualified
Seated Height-Max 4.44 mm
Sub Category FF/Latches
Supply Voltage-Max (Vsup) 5.25 V
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Width 7.62 mm
fmax-Min 25 MHz
会社名称Texas Instruments Incorporated.
設立1930
資本金USD 816 million
所在地12500 TI Boulevard Dallas, Texas 75243 USA
URLhttp://www.ti.com/
