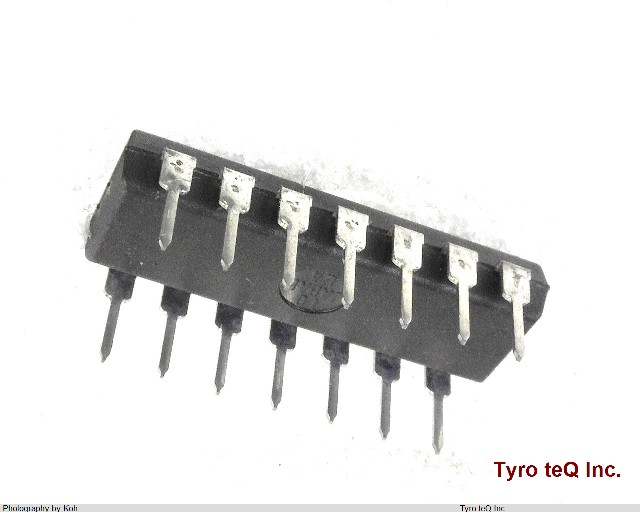

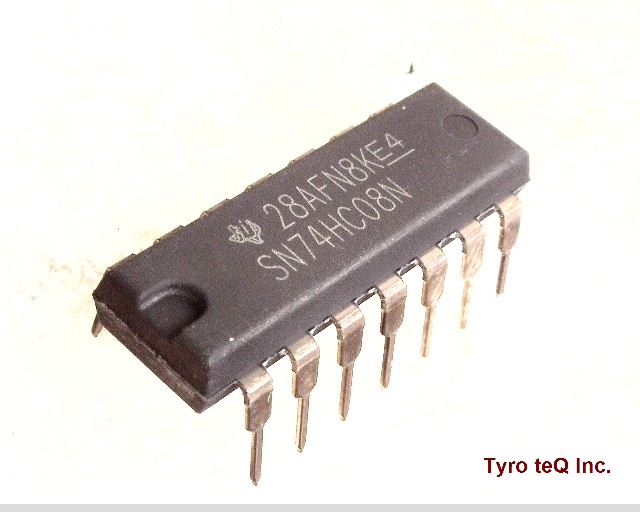

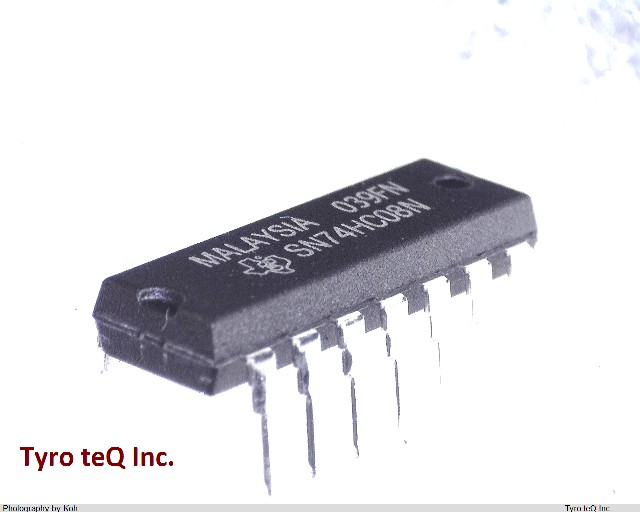

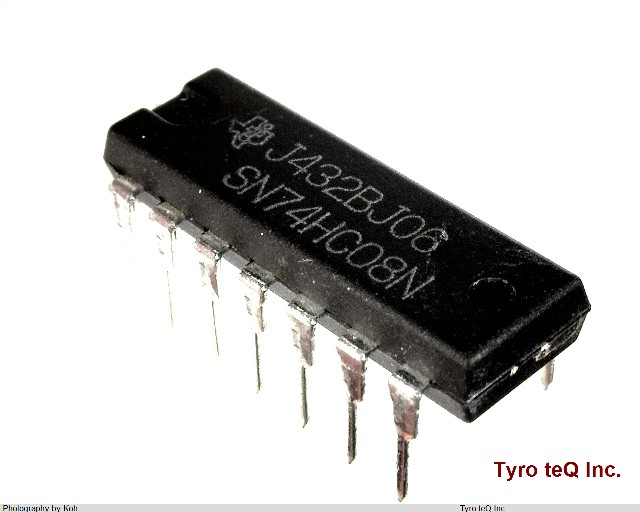

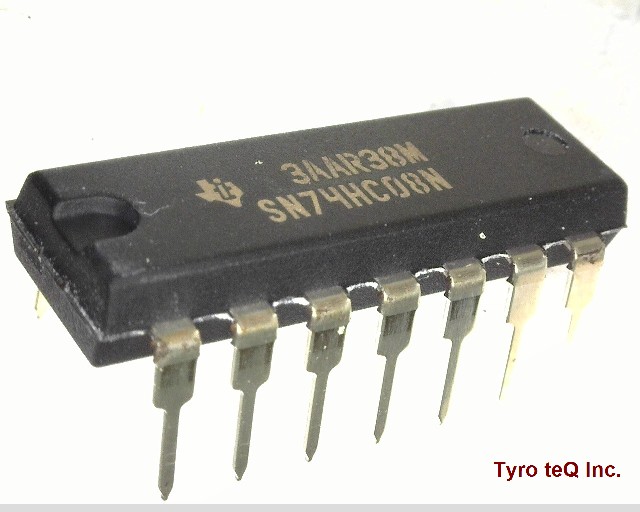

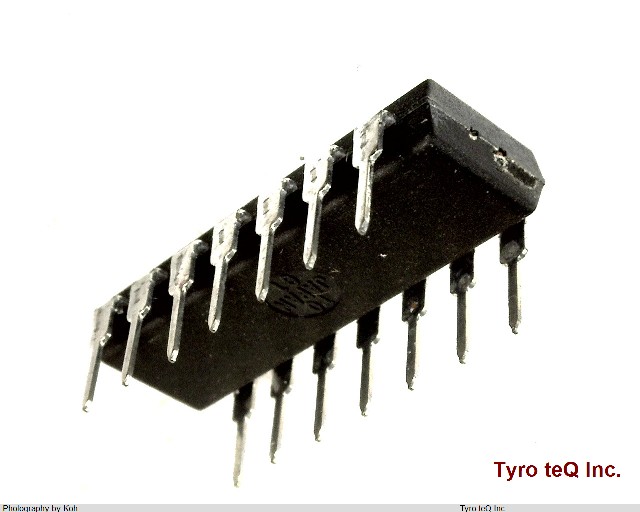

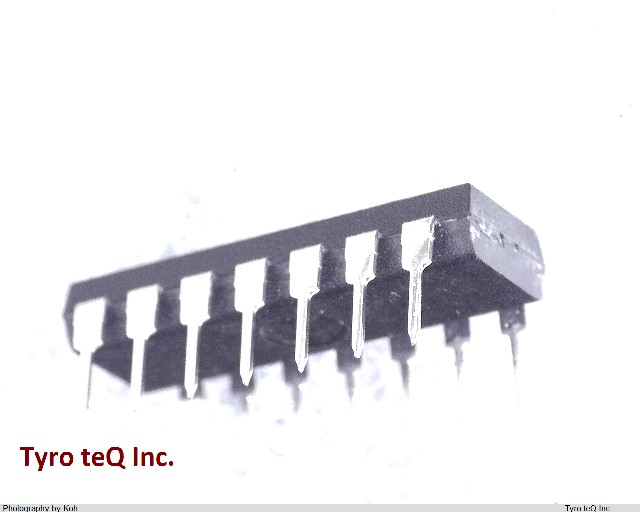

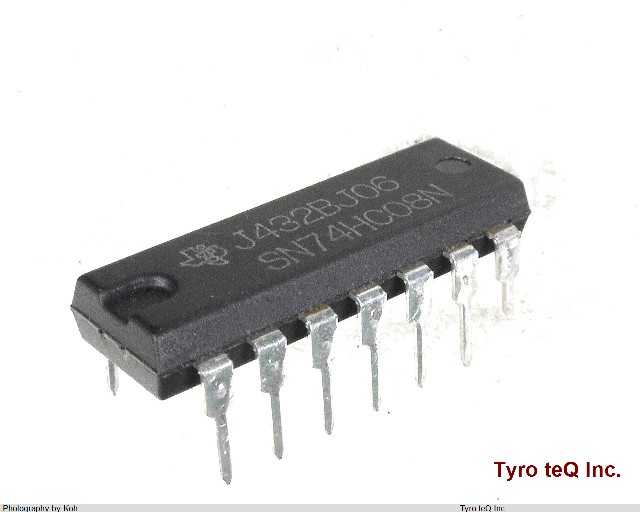

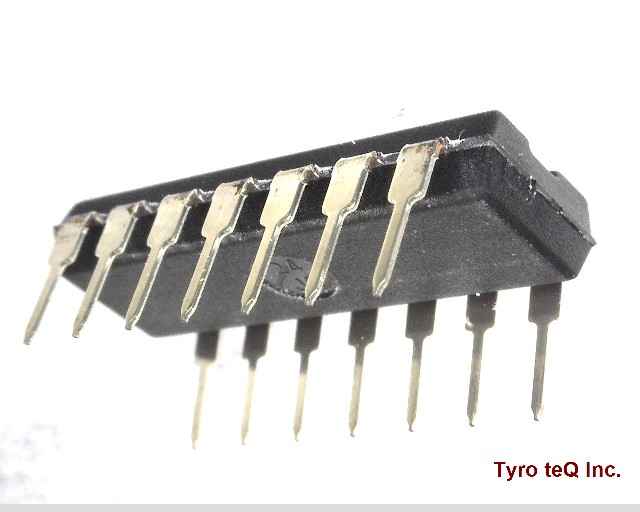

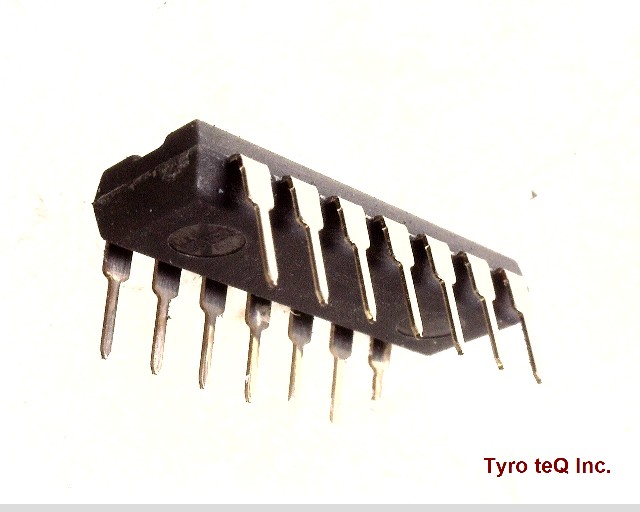

SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
  • SN74HC08N
2営業日以内に回答いたします

高速CMOS標準ロジックIC|パッケージ:PDIP | 梱包:Tube

SN74HC08N の詳細情報

  • 仕様・詳細
  • メーカー情報
型番SN74HC08N
メーカーTI
種別高速CMOS標準ロジックIC
データシートProduct_list_pdf
Family HC
JESD-30 Code R-PDIP-T14
JESD-609 Code e4
Length 10.2 mm
Load Capacitance (CL) 50 pF
Logic IC Type AND GATE
Max I(ol) 0.004 Amp
Moisture Sensitivity Level 1
Number of Functions 4
Number of Inputs 2
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Packing Method TR
Peak Reflow Temperature (Cel) 260
Power Supplies 2/6 V
Power Supply Current-Max (ICC) 0.02 mA
Prop. Delay@Nom-Sup 25 ns
Propagation Delay (tpd) 25 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 2 mm
Sub Category Gates
Supply Voltage-Max (Vsup) 6 V
Supply Voltage-Min (Vsup) 2 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Width 5.3 mm
