SN7432N データシート

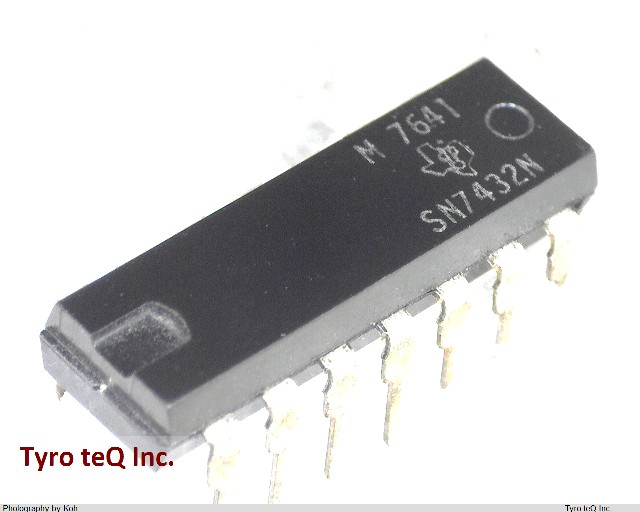

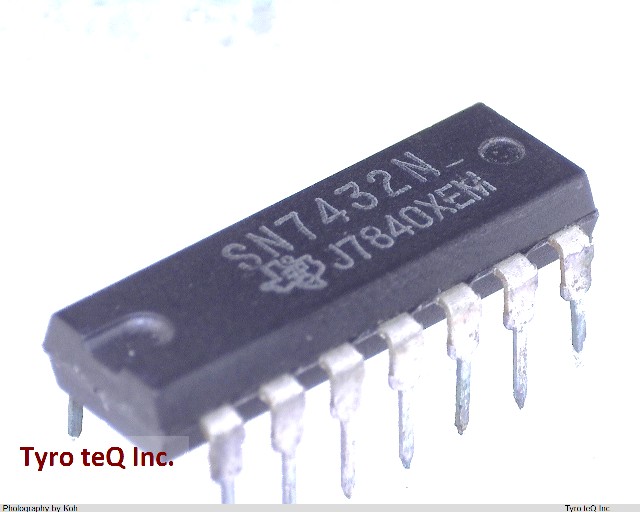

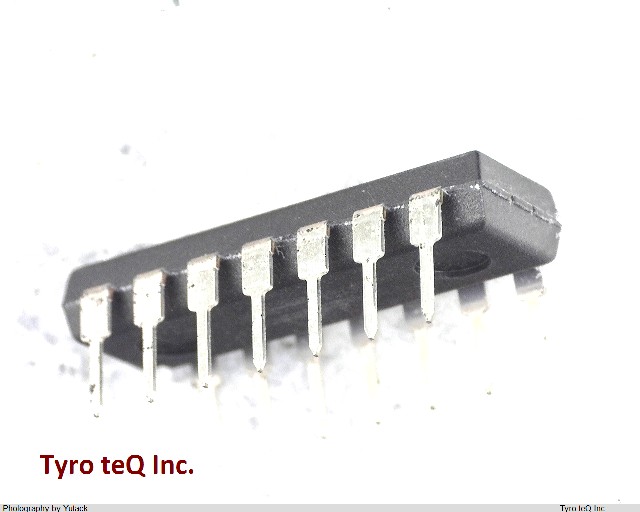

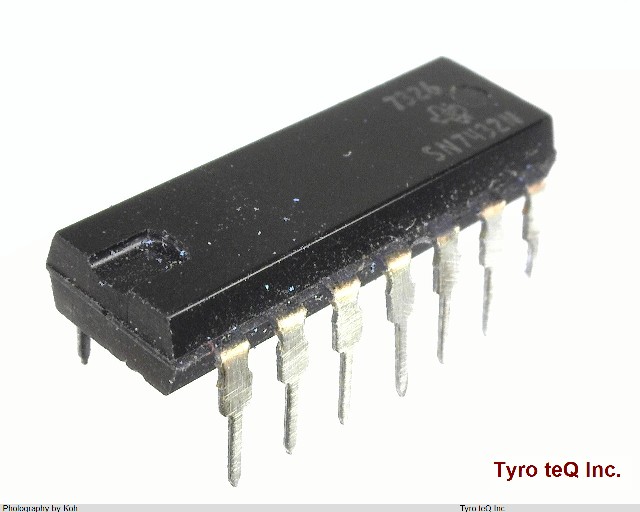

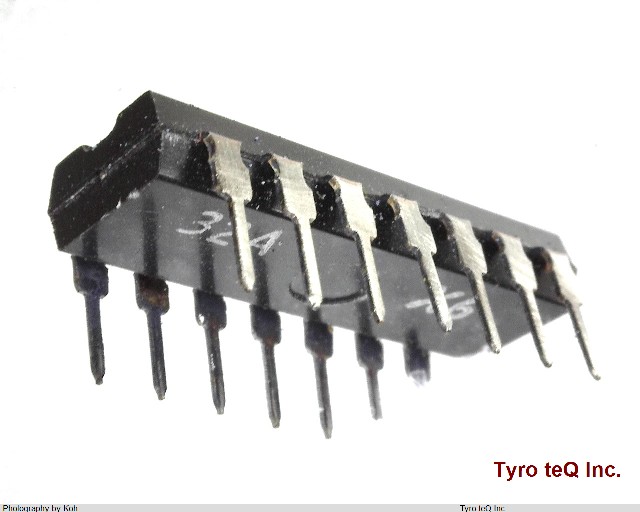

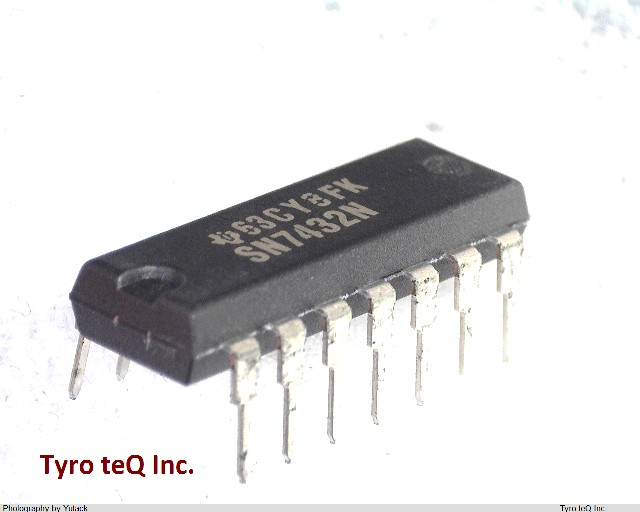

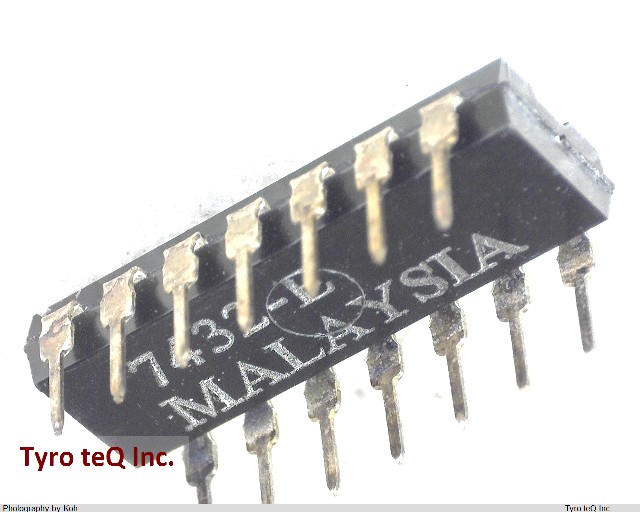

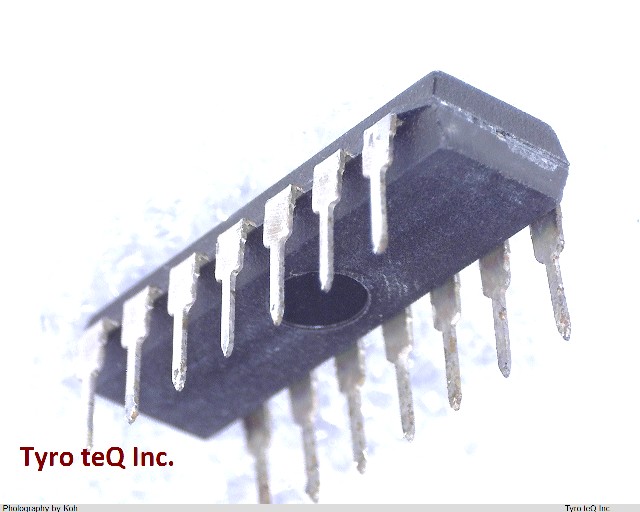

Name: SN7432N
Brand: TI
SKU: 290033239-0000-0000-0000

SN7432N - TI の商品詳細ページです。
標準TTL　トランジスタ・トランジスタ・ロジック|4回路2入力ORゲート|パッケージ：PDIP | 梱包：Tube|動作温度 0℃ to 70℃

252時間2分後以内に見積もり依頼を頂ければ、
05月08日(水) 9:00 までに見積もり回答いたします。

検討リストに追加する

SN7432N の詳細情報

型番	SN7432N
メーカー	TI
種別	標準TTL
データシート
Family	TTL/H/L
JESD-30 Code	R-PDIP-T14
JESD-609 Code	e0
Length	19.305 mm
Load Capacitance (CL)	15 pF
Logic IC Type	OR GATE
Max I(ol)	0.016 Amp
Number of Functions	4
Number of Inputs	2
Number of Terminals	14
Operating Temperature-Max	70 Cel
Operating Temperature-Min	0 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP14,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Packing Method	TUBE
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	5 V
Power Supply Current-Max (ICC)	38 mA
Prop. Delay@Nom-Sup	22 ns
Propagation Delay (tpd)	22 ns
Qualification Status	Not Qualified
Schmitt Trigger	NO
Seated Height-Max	5.08 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	5.25 V
Supply Voltage-Min (Vsup)	4.75 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Technology	TTL
Temperature Grade	COMMERCIAL
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Width	7.62 mm
