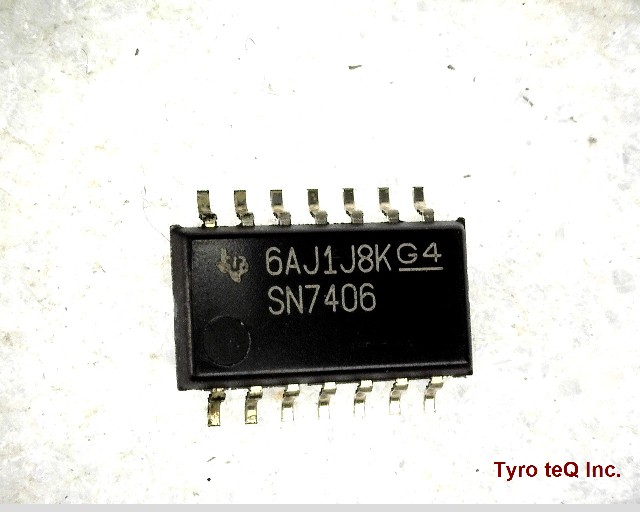

SN7406 データシート

Name: SN7406
Brand: TI
SKU: 290033099-0000-0000-0000

SN7406 - TI の商品詳細ページです。

２営業日以内に回答いたします

標準TTL　トランジスタ・トランジスタ・ロジック|6回路Inverter(出力がオープンコレクタ、高電圧対応)

SN7406 の詳細情報

型番	SN7406
メーカー	TI
カテゴリ	ドライバ
種別	標準TTL
データシート
Bits(#)	6
Description	ヘキサインバータ・バッファ/ドライバ、高電圧出力
Estimated Package Size (WxL)(mm2)	[pf]14SOIC[/pf]: 3.91 x 8.65: 51 mm2, [pf]14SO[/pf]: 5.3 x 10.3: 55 mm2, [pf]14PDIP[/pf]: 6.35 x 19.3: 161 mm2
F @ Nom Voltage(Max)(Mhz)	35
ICC @ Nom Voltage(Max)(mA)	0.051
Input Type	TTL
Operating Temperature Range(C)	0 to 70
Output Drive (IOL/IOH)(Max)(mA)	0/40
Output Type	CMOS
Rating	Catalog
Schmitt Trigger	No
Status	ACTIVE
Technology Family	TTL
VCC(Max)(V)	5.25
VCC(Min)(V)	4.75
Voltage(Nom)(V)	5
tpd @ Nom Voltage(Max)(ns)	23
