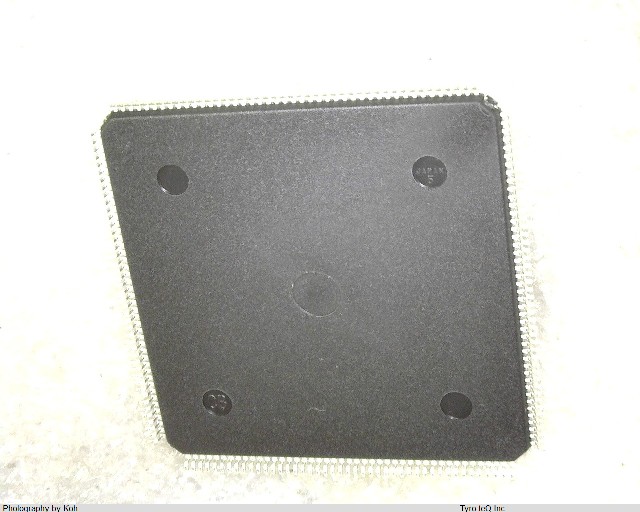

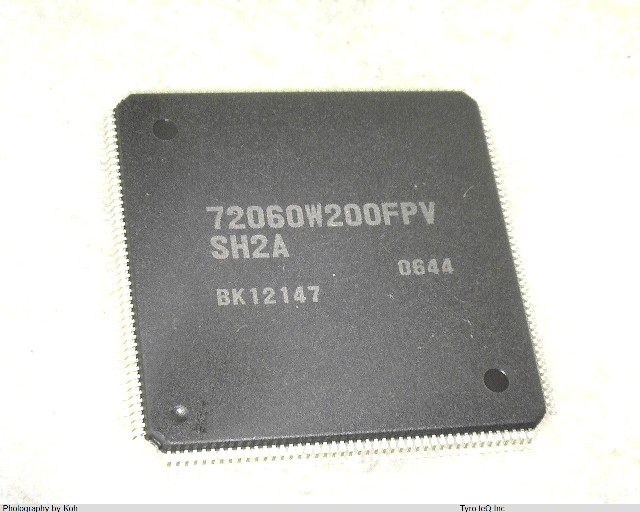

R5S72060W200FPV
データシート
1
-
- 個
２営業日以内に回答いたします
R5S72060W200FPV の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | R5S72060W200FPV |
|---|---|
| メーカー | RENESAS |
| カテゴリ | その他-マイクロコンピュータ |
| データシート |  |
| 10ビットA/Dコンバータ(チャネル) | 8 |
| 10ビットD/Aコンバータ(チャネル) | 0 |
| 12ビットA/Dコンバータ(チャネル) | 0 |
| 12ビットD/Aコンバータ(チャネル) | 0 |
| 14ビット以上A/Dコンバータ(チャネル) | 0 |
| 14ビット以上D/Aコンバータ(チャネル) | 0 |
| 16ビットタイマ (チャネル) | 11 |
| 32ビットタイマ (チャネル) | 0 |
| 3相PWM出力機能 | YES |
| 8ビットA/Dコンバータ(チャネル) | 0 |
| 8ビットD/Aコンバータ(チャネル) | 2 |
| 8ビットタイマ(チャネル) | 0 |
| ADC Channels | YES |
| Address Bus Width | 26 |
| Bit Size | 32 |
| CAN(チャネル) | 0 |
| CPUコア | SH-2A |
| Clock Frequency-Max | 16.67 MHz |
| ClockedSerialInterface(チャネル) | 4 |
| DAC Channels | YES |
| DMA | YES |
| DMA Channels | YES |
| DMA補足説明 | DMAC x 8 ch |
| External Data Bus Width | 32 |
| I/Oポート | 78 |
| I2C(チャネル) | 1 |
| IEBus(チャネル) | 0 |
| JESD-30 Code | S-PQFP-G176 |
| LCDセグメント数 | 0 |
| LCD補足説明 | - |
| LIN(チャネル) | 0 |
| Length | 24 mm |
| Number of I/O Lines | 69 |
| Number of Terminals | 176 |
| Operating Temperature-Max | 85 Cel |
| Operating Temperature-Min | -20 Cel |
| PLL | YES |
| PWM Channels | YES |
| PWM出力 | 24 |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | LFQFP |
| Package Shape | SQUARE |
| Package Style | FLATPACK, LOW PROFILE, FINE PITCH Meter |
| RAM(KB) | 128 |
| ROM Programmability | FLASH |
| SPI(チャネル) | 0 |
| Seated Height-Max | 1.7 mm |
| Speed | 200 rpm |
| Supply Voltage-Max | 1.35 V |
| Supply Voltage-Min | 1.15 V |
| Supply Voltage-Nom | 1.25 V |
| Surface Mount | YES |
| Technology | CMOS |
| Temperature Grade | OTHER |
| Terminal Form | GULL WING |
| Terminal Pitch | 0.5 mm |
| Terminal Position | QUAD |
| UART(チャネル) | 4 |
| USB (チャネル) | 0 |
| USBHi-speed対応 | NO |
| USBIsochronous転送対応 | NO |
| USBエンドポイント | 0 |
| USBペリフェラル機能 | NO |
| USBホスト機能 | NO |
| USB補足説明 | - |
| Width | 24 mm |
| uPs/uCs/Peripheral ICs Type | MICROCONTROLLER, RISC |
| Δ∑A/Dコンバータ | NO |
| その他のタイマ | - |
| その他表示機能 | NO |
| その他表示機能補足説明 | - |
| イーサネット | NO |
| イーサネット補足説明 | - |
| ウォッチドッグタイマ(チャネル) | 1 |
| オンチップオシレータ | NO |
| オンチップオシレータ周波数 (MHz) | - |
| キャッシュメモリ | YES |
| キャッシュメモリ備考 | 8 KB (instruction), 8 KB (operand), 4-way set associative |
| グループ | SH7206 |
| サブクロック(外部32.768kHz) | NO |
| シリアル補足説明 | SCIF (CSI:4ch/UART:4ch) |
| シリーズ | SH7200 |
| スタープロダクト | - |
| ステータス | 量産中 |
| データフラッシュ (KB) | 0 |
| パワーオンリセット | YES |
| ビット数 | 32 |
| ピン数 | 176 |
| ファミリ | SuperH |
| プログラムメモリ (KB) | 0 |
| プログラムメモリタイプ | ROMless |
| メモリ管理ユニット | NO |
| リアルタイムクロック | NO |
| 低電圧検出機能 | NO |
| 供給電源 | PVCC = 3.0 V to 3.6 V, VCC = 1.15 V to 1.35 V, AVCC = 3.0 V to 3.6 V, PV = V = AV = 0 V |
| 備考 | - |
| 動作温度補足説明 | Ambient Temperature |
| 外部バス拡張 | YES |
| 外部割込み端子 | 17 |
| 最低動作温度 (°C) | -20 |
| 最大動作周波数(MHz) | 200 |
| 最大動作電圧 (V) | 3.6 |
| 最小動作電圧 (V) | 3 |
| 最高動作温度 (°C) | 85 |
| 浮動小数点演算ユニット | NO |
| 会社名称 | ルネサス エレクトロニクス株式会社 |
|---|---|
| 設立 | 2002年11月1日 |
| 資本金 | 100億円 |
| 所在地 | 135-0061 東京都江東区豊洲三丁目2番24号 |
| URL | http://am.renesas.com/ |
