R5F100GJANA#W0 データシート Renesas

R5F100GJANA#W0 - RENESAS の商品詳細ページです。

1

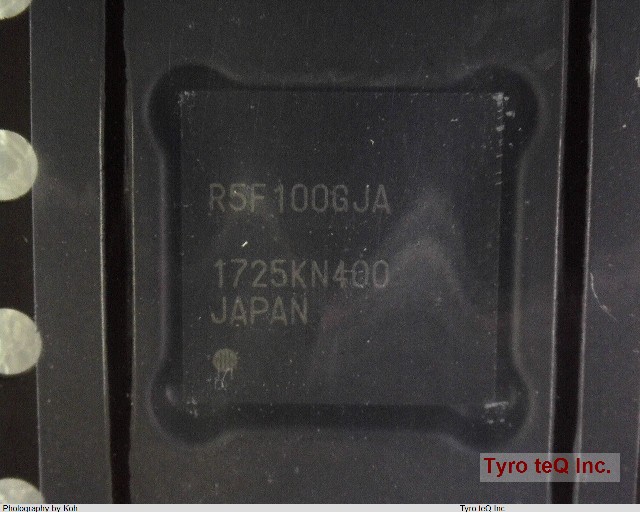

R5F100GJANA#W0
  • R5F100GJANA#W0
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

R5F100GJANA#W0 の詳細情報

  • 仕様・詳細
  • メーカー情報
型番R5F100GJANA#W0
メーカーRENESAS
データシートProduct_list_pdf
A/D Converters 10-Ch 10-Bit
ADC Channels YES
Additional Feature IT ALSO OPERATES AT 4MHZ @1.6V MIN SUPPLY @ LOW-VOLTAGE MAIN MODE
Address Bus Width 0
Bit Size 16
Clock Frequency-Max 20 MHz
Connectivity CSI(5), I2C(6), LIN, UART(3)
DAC Channels NO
DMA Channels YES
Data EEPROM Size 8K
External Data Bus Width 0
JESD-30 Code S-PQCC-N48
Length 7 mm
Number of I/O Lines 44
Number of Terminals 48
On Chip Program ROM Width 8
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
PWM Channels YES
Package Body Material PLASTIC/EPOXY
Package Code HVQCCN
Package Shape SQUARE
Package Style CHIP CARRIER, HEAT SINK/SLUG, VERY THIN PROFILE Meter
Peak Reflow Temperature (Cel) NOT SPECIFIED
Peripherals BUZZER(2), DMA(2), POR, PWM, RTC, TIMER(9), WDT
RAM (bytes) 20480
ROM (words) 262144
ROM Programmability FLASH
Seated Height-Max 0.8 mm
Speed 32 rpm
Supply Voltage-Max 5.5 V
Supply Voltage-Min 2.7 V
Supply Voltage-Nom 3 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Form NO LEAD
Terminal Pitch 0.5 mm
Terminal Position QUAD
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Width 7 mm
uPs/uCs/Peripheral ICs Type MICROCONTROLLER
会社名称ルネサス エレクトロニクス株式会社
設立2002年11月1日
資本金100億円
所在地135-0061 東京都江東区豊洲三丁目2番24号
URLhttp://am.renesas.com/
