HD74LS273P-E データシート Renesas

HD74LS273P-E - RENESAS の商品詳細ページです。

1

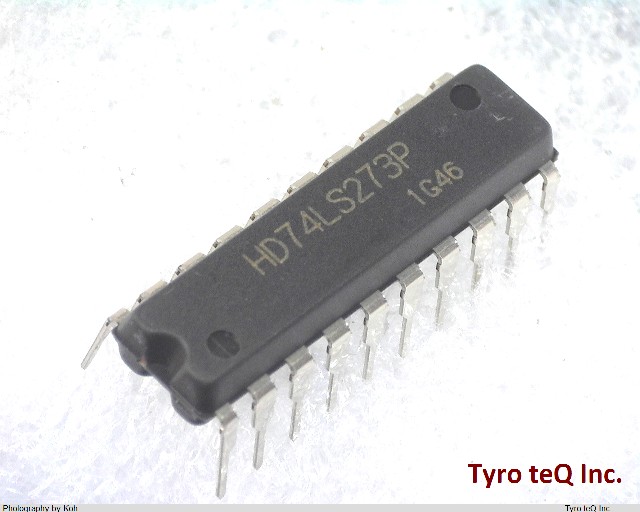

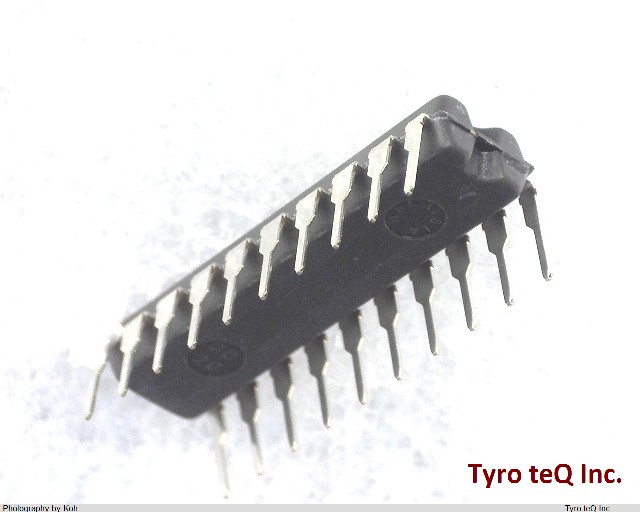

HD74LS273P-E
  • HD74LS273P-E
  • HD74LS273P-E
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

アドバンストLS-TTL　トランジスタ・トランジスタ・ロジック|鉛フリー品

HD74LS273P-E の詳細情報

  • 仕様・詳細
  • メーカー情報
型番HD74LS273P-E
メーカーRENESAS
カテゴリその他-汎用IC
種別アドバンストLS-TTL
データシートProduct_list_pdf
Activity -
Application -
Automotive -
BusFormat -
Channel(ch) -
Description -
Family LS
Family. HD74LS Series
Features -
Function Octal D-type Edge-triggered Flip-Flops with Clear
II (mA) -
Icc(mA)max. -
Io (mA) /Duty ratio (%) -
Iout(mA) -0.4/+8
JESD-30 Code R-PDIP-T20
JESD-609 Code e4
Length 24.5 mm
Logic IC Type D FLIP-FLOP
Max Frequency@Nom-Sup 30000000 Hz
Max I(ol) 0.008 Amp
Moisture Sensitivity Level 1
Number of Bits 8
Number of Functions 1
Number of Terminals 20
Numberof Channel 8
Operating Temperature-Max 75 Cel
Operating Temperature-Min -20 Cel
Output Polarity TRUE
OutputFrequency(MHz) max. -
OutputFrequency(MHz) min. -
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP20,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Peak Reflow Temperature (Cel) NOT SPECIFIED
Performance -
Power Supplies 5 V
Power Supply Current-Max (ICC) 27 mA
Propagation Delay (tpd) 27 ns
PropagationDelay(ns) max. 27
Pt (W) -
Qualification Status Not Qualified
SSC clock outfreq. ratio(XIN: SSCOUT) -
SSCModuration -
Seated Height-Max 5.08 mm
Sub Category FF/Latches
Supply Voltage-Max (Vsup) 5.25 V
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Targetapplication -
Technology TTL
Temperature Grade COMMERCIAL EXTENDED
Terminal Finish Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Topa[Tjopa](degC)max. 75
Topa[Tjopa](degC)min. -20
Trigger Type POSITIVE EDGE
Usage/field -
Vcc(V)max. 5.25
Vcc(V)min. 4.75
Vo(V) -
Vo(V)max. -
Waferprocess -
Width 7.62 mm
fmax-Min 30 MHz
シミュレーションデータ -
ステータス In Mass Production
パッケージコード -
ピン数 -
備考 -
構成[素子] -
機能中分類 D type FlipFlop
機能大分類 Latch/Flip-Flop/Register
発注制約 -
会社名称ルネサス エレクトロニクス株式会社
設立2002年11月1日
資本金100億円
所在地135-0061 東京都江東区豊洲三丁目2番24号
URLhttp://am.renesas.com/
