HD74LS240FP データシート Renesas

HD74LS240FP - RENESAS の商品詳細ページです。

1

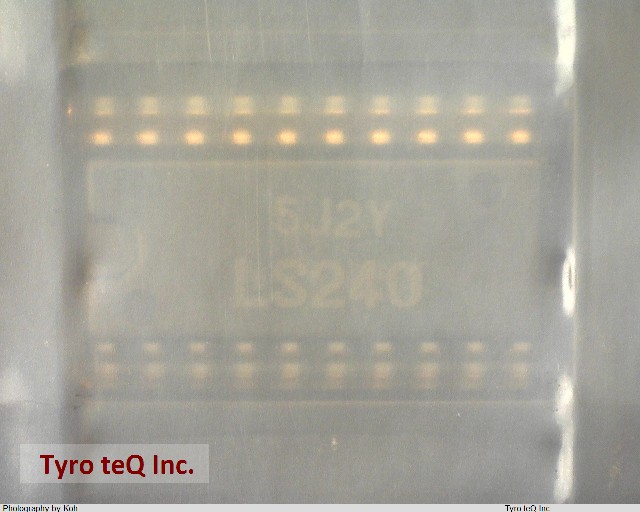

HD74LS240FP
  • HD74LS240FP
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

アドバンストLS-TTL　トランジスタ・トランジスタ・ロジック|パッケージ：SOP(JEITA)

HD74LS240FP の詳細情報

  • 仕様・詳細
  • メーカー情報
型番HD74LS240FP
メーカーRENESAS
カテゴリその他-汎用IC
種別アドバンストLS-TTL
データシートProduct_list_pdf
Activity -
Application -
Automotive -
BusFormat -
Channel(ch) -
Control Type ENABLE LOW
Description -
Family LS
Family. HD74LS Series
Features -
Function Octal Buffers/Line Drivers/Line Receivers with inverted 3-state outputs
II (mA) -
Icc(mA)max. -
Io (mA) /Duty ratio (%) -
Iout(mA) -15/+24
JESD-30 Code R-PDSO-G20
JESD-609 Code e0
Length 12.6 mm
Load Capacitance (CL) 45 pF
Logic IC Type BUS DRIVER
Max I(ol) 0.024 Amp
Moisture Sensitivity Level 1
Number of Bits 4
Number of Functions 2
Number of Ports 2
Number of Terminals 20
Numberof Channel 8
Operating Temperature-Max 70 Cel
Operating Temperature-Min -20 Cel
Output Characteristics 3-STATE
Output Polarity INVERTED
OutputFrequency(MHz) max. -
OutputFrequency(MHz) min. -
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP20,.3
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Packing Method TR
Peak Reflow Temperature (Cel) 240
Performance -
Power Supplies 5 V
Power Supply Current-Max (ICC) 50 mA
Prop. Delay@Nom-Sup 18 ns
Propagation Delay (tpd) 18 ns
PropagationDelay(ns) max. 16
Pt (W) -
Qualification Status Not Qualified
SSC clock outfreq. ratio(XIN: SSCOUT) -
SSCModuration -
Seated Height-Max 2.2 mm
Sub Category Bus Driver/Transceivers
Supply Voltage-Max (Vsup) 5.25 V
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount YES
Targetapplication -
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Bismuth (Sn/Bi)
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) 20
Topa[Tjopa](degC)max. 75
Topa[Tjopa](degC)min. -20
Usage/field -
Vcc(V)max. 5.25
Vcc(V)min. 4.75
Vo(V) -
Vo(V)max. -
Waferprocess -
Width 5.5 mm
シミュレーションデータ -
ステータス In Mass Production
パッケージコード -
ピン数 -
備考 -
構成[素子] -
機能中分類 Inverter
機能大分類 Buffer
発注制約 -
