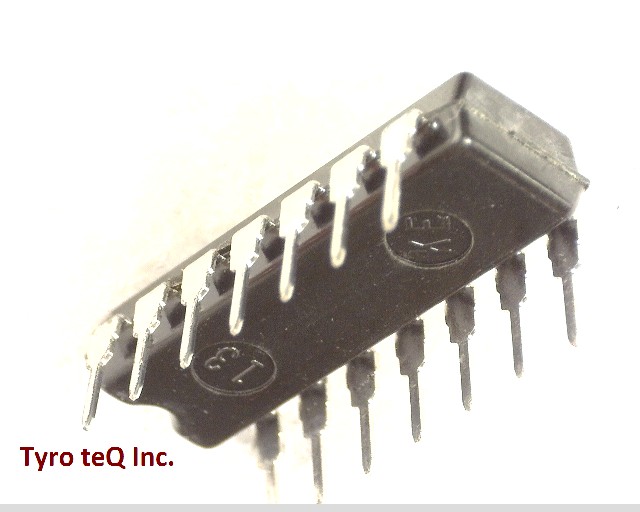

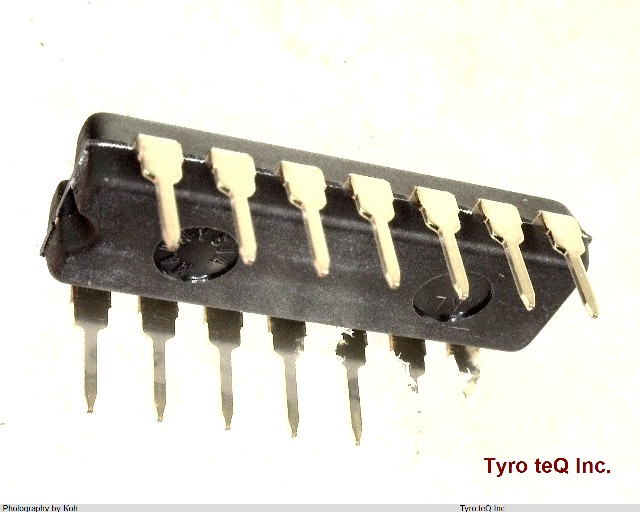

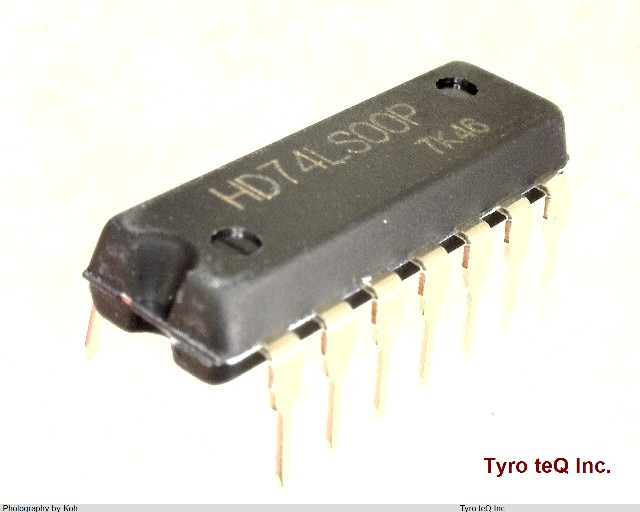

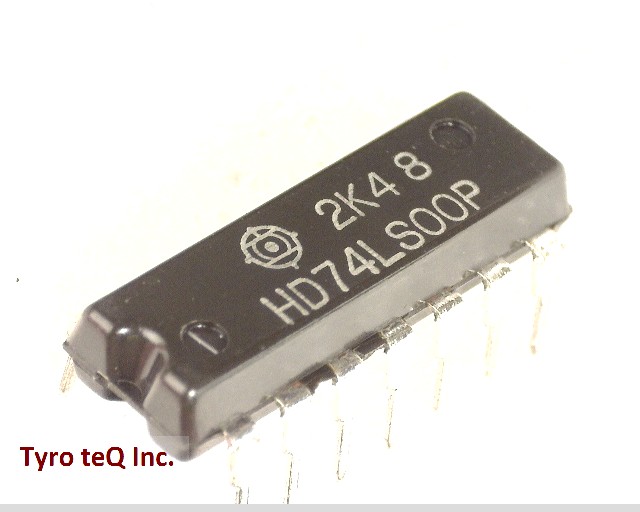

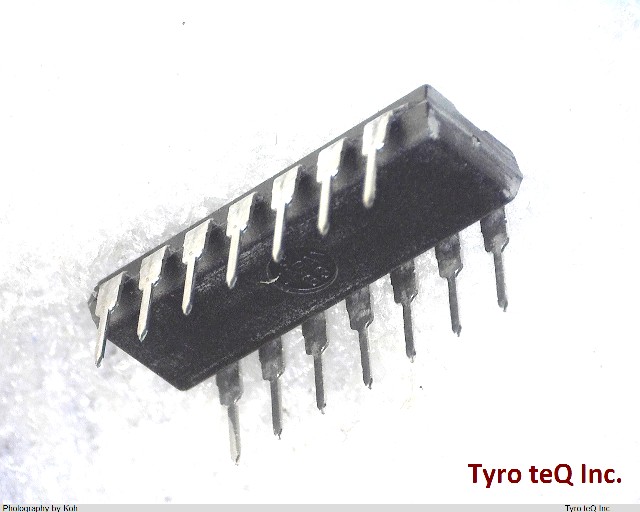

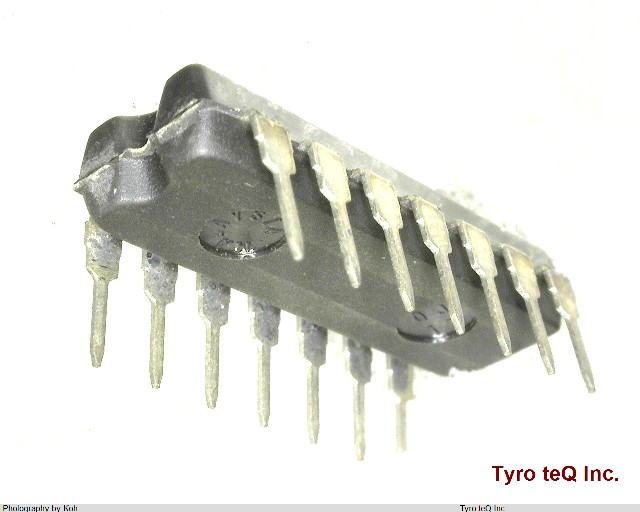

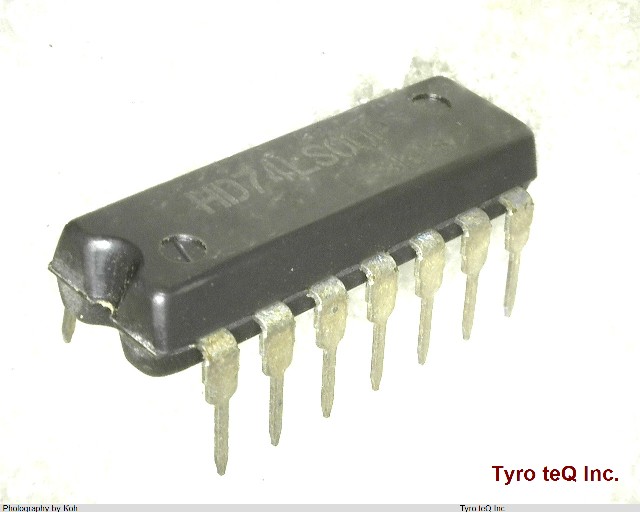

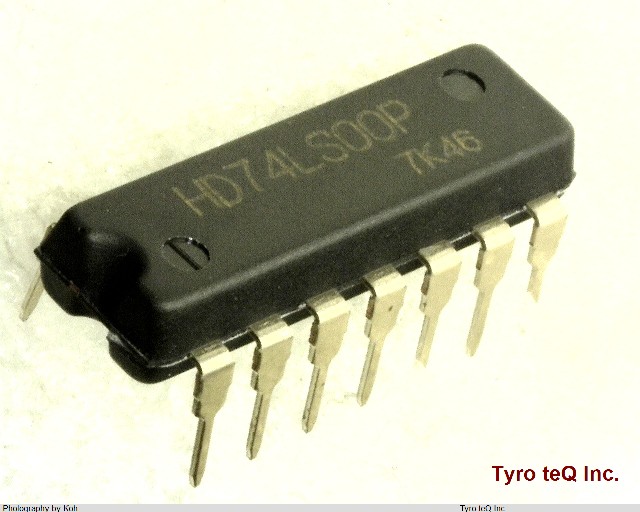

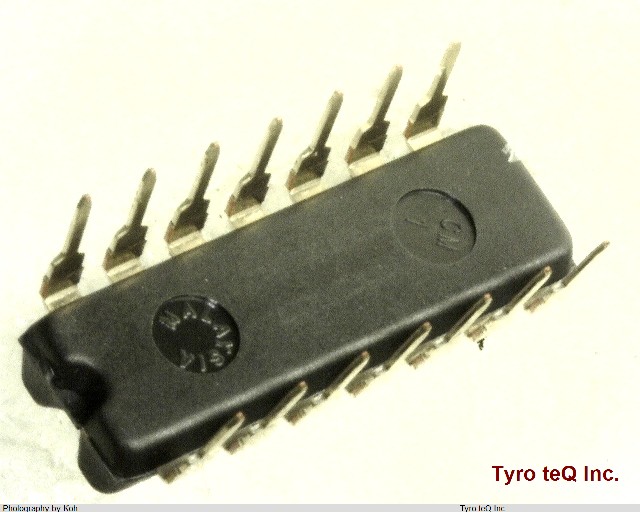

HD74LS00P
データシート
1
-
- 個
２営業日以内に回答いたします
アドバンストLS-TTL トランジスタ・トランジスタ・ロジック
HD74LS00P の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | HD74LS00P |
|---|---|
| メーカー | RENESAS |
| カテゴリ | その他-汎用IC |
| 種別 | アドバンストLS-TTL |
| データシート |  |
| Activity | - |
| Application | - |
| Automotive | - |
| BusFormat | - |
| Channel(ch) | - |
| Description | - |
| Family | LS |
| Family. | HD74LS Series |
| Features | - |
| Function | Quad. 2-input NAND Gates |
| II (mA) | - |
| Icc(mA)max. | - |
| Io (mA) /Duty ratio (%) | - |
| Iout(mA) | -0.4/+8 |
| JESD-30 Code | R-PDIP-T14 |
| JESD-609 Code | e0 |
| Length | 19.2 mm |
| Load Capacitance (CL) | 15 pF |
| Logic IC Type | NAND GATE |
| Max I(ol) | 0.008 Amp |
| Moisture Sensitivity Level | 1 |
| Number of Functions | 4 |
| Number of Inputs | 2 |
| Number of Terminals | 14 |
| Numberof Channel | 4 |
| Operating Temperature-Max | 75 Cel |
| Operating Temperature-Min | -20 Cel |
| OutputFrequency(MHz) max. | - |
| OutputFrequency(MHz) min. | - |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP14,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE Meter |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Performance | - |
| Power Supplies | 5 V |
| Power Supply Current-Max (ICC) | 4.4 mA |
| Prop. Delay@Nom-Sup | 15 ns |
| Propagation Delay (tpd) | 15 ns |
| PropagationDelay(ns) max. | 15 |
| Pt (W) | - |
| Qualification Status | Not Qualified |
| SSC clock outfreq. ratio(XIN: SSCOUT) | - |
| SSCModuration | - |
| Schmitt Trigger | NO |
| Seated Height-Max | 5.06 mm |
| Sub Category | Gates |
| Supply Voltage-Max (Vsup) | 5.25 V |
| Supply Voltage-Min (Vsup) | 4.75 V |
| Supply Voltage-Nom (Vsup) | 5 V |
| Surface Mount | NO |
| Targetapplication | - |
| Technology | TTL |
| Temperature Grade | COMMERCIAL EXTENDED |
| Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Topa[Tjopa](degC)max. | 75 |
| Topa[Tjopa](degC)min. | -20 |
| Usage/field | - |
| Vcc(V)max. | 5.25 |
| Vcc(V)min. | 4.75 |
| Vo(V) | - |
| Vo(V)max. | - |
| Waferprocess | - |
| Width | 7.62 mm |
| シミュレーションデータ | - |
| ステータス | In Mass Production |
| パッケージコード | - |
| ピン数 | - |
| 備考 | - |
| 構成[素子] | - |
| 機能中分類 | NAND Gate |
| 機能大分類 | Gate |
| 発注制約 | - |
| 会社名称 | ルネサス エレクトロニクス株式会社 |
|---|---|
| 設立 | 2002年11月1日 |
| 資本金 | 100億円 |
| 所在地 | 135-0061 東京都江東区豊洲三丁目2番24号 |
| URL | http://am.renesas.com/ |
