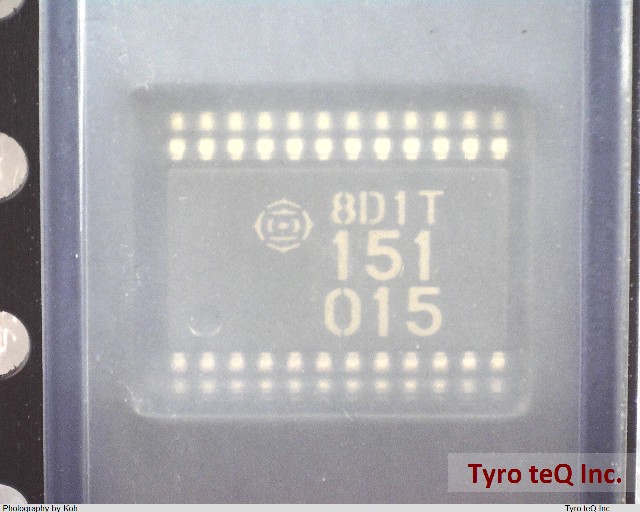

HD151015T
データシート
1
-
- 個
２営業日以内に回答いたします
HD151015T の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | HD151015T |
|---|---|
| メーカー | RENESAS |
| カテゴリ | その他-汎用IC |
| データシート |  |
| Activity | - |
| Application | - |
| Automotive | - |
| BusFormat | - |
| Channel(ch) | - |
| Description | - |
| Differential Output | NO |
| Driver Number of Bits | 9 |
| Family. | Level Shifter HD151015 |
| Features | - |
| Function | 9bit Level Shifter/Transceiver with 3state outputs |
| II (mA) | - |
| Icc(mA)max. | - |
| Input Characteristics | STANDARD |
| Interface IC Type | LINE TRANSCEIVER |
| Interface Standard | GENERAL PURPOSE |
| Io (mA) /Duty ratio (%) | - |
| Iout(mA) | 12 |
| JESD-30 Code | R-PDSO-G24 |
| JESD-609 Code | e4 |
| Length | 7.8 mm |
| Moisture Sensitivity Level | 1 |
| Number of Functions | 9 |
| Number of Terminals | 24 |
| Numberof Channel | 9 |
| Operating Temperature-Max | 85 Cel |
| Operating Temperature-Min | -40 Cel |
| OutputFrequency(MHz) max. | - |
| OutputFrequency(MHz) min. | - |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | TSSOP |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter |
| Peak Reflow Temperature (Cel) | 260 |
| Performance | - |
| PropagationDelay(ns) max. | 12 |
| Pt (W) | - |
| Qualification Status | Not Qualified |
| Receive Delay-Max | 12 ns |
| Receiver Number of Bits | 9 |
| SSC clock outfreq. ratio(XIN: SSCOUT) | - |
| SSCModuration | - |
| Seated Height-Max | 1.1 mm |
| Supply Voltage-Max | 6 V |
| Supply Voltage-Min | 2 V |
| Supply Voltage-Nom | 2.7 V |
| Supply Voltage1-Max | 6 V |
| Supply Voltage1-Min | 2 V |
| Supply Voltage1-Nom | 3 V |
| Surface Mount | YES |
| Targetapplication | - |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
| Terminal Form | GULL WING |
| Terminal Pitch | 0.65 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 20 |
| Topa[Tjopa](degC)max. | 85 |
| Topa[Tjopa](degC)min. | -40 |
| Transmit Delay-Max | 12 ns |
| Usage/field | - |
| Vcc(V)max. | 6 |
| Vcc(V)min. | 2 |
| Vo(V) | - |
| Vo(V)max. | - |
| Waferprocess | - |
| Width | 4.4 mm |
| シミュレーションデータ | - |
| ステータス | In Mass Production |
| パッケージコード | PTSP0024JB-A(TTP-24DBV) |
| ピン数 | 24 |
| 備考 | Interface IC |
| 構成[素子] | - |
| 機能中分類 | Level Shifter |
| 機能大分類 | Level Shifter |
| 発注制約 | - |
| 会社名称 | ルネサス エレクトロニクス株式会社 |
|---|---|
| 設立 | 2002年11月1日 |
| 資本金 | 100億円 |
| 所在地 | 135-0061 東京都江東区豊洲三丁目2番24号 |
| URL | http://am.renesas.com/ |
