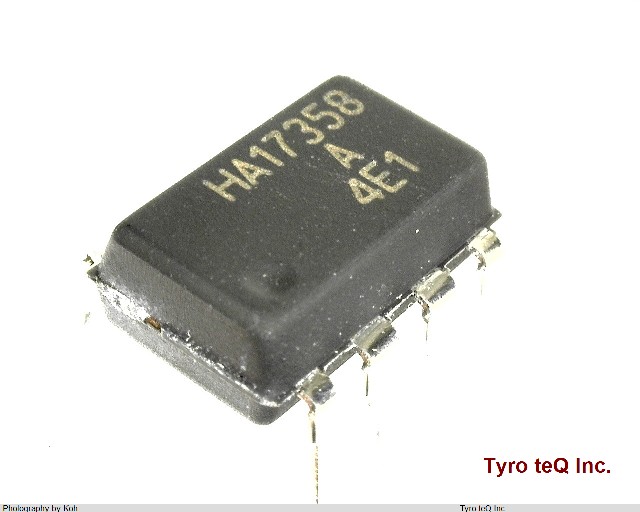

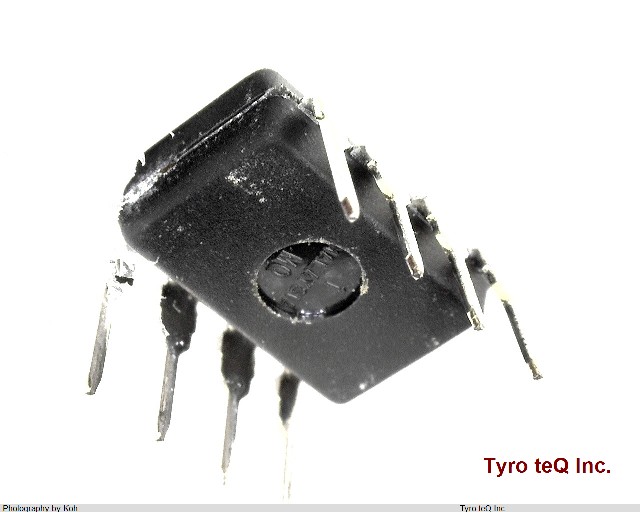

HA17358A データシート

Name: HA17358A
Brand: RENESAS
SKU: 180006895-0000-0000-0000

HA17358A - RENESAS の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

HA17358A の詳細情報

仕様・詳細
メーカー情報

型番	HA17358A
メーカー	RENESAS
カテゴリ	アンプ
データシート
Amplifier Type	OPERATIONAL AMPLIFIER
Architecture	VOLTAGE-FEEDBACK
Automotive	-
Average Bias Current-Max (IIB)	0.25 uA
Bias Current-Max (IIB) @25C	0.25 uA
Common Mode InputVoltage Range Vicm(Hi Side) (V) Ref. Only	-
Common Mode InputVoltage Range Vicm(Low Side) (V) Ref. Only	-
Common-mode Reject Ratio-Nom	80 dB
Dual Supplies(±V)max.	-
Dual Supplies(±V)min.	-
Frequency Compensation	YES
GBA (MHz) Ref. Only	-
IN/OUTFull Range	-
Input Offset Voltage-Max	7000 uV
Input Offset VoltageVio (±mV) max.	-
JESD-30 Code	R-PDIP-T8
JESD-609 Code	e0
Length	4.4 mm
Low-Offset	NO
Moisture Sensitivity Level	1
Number of Functions	2
Number of Terminals	8
Operating Temperature-Max	75 Cel
Operating Temperature-Min	-40 Cel
OperatingTemperatureTopr (°C) max.	-
OperatingTemperatureTopr (°C) min.	-
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP8,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Packing Method	TR, EMBOSSED
Peak Reflow Temperature (Cel)	240
Power Supplies	+-1.5/+-15/3/30 V
Process	Bipolar
Qualification Status	Not Qualified
Seated Height-Max	1.1 mm
Single Supply(V) max.	-
Single Supply(V) min.	-
Slew Rate(V/µs)typ.	0.2
Slew Rate-Nom	0.2 V/us
Sub Category	Operational Amplifier
Supply Current-Max	2 mA
Supply CurrentIcc/Idd(mA) max.	-
Supply Voltage Limit-Max	32 V
Supply Voltage-Nom (Vsup)	15 V
Surface Mount	NO
Technology	BIPOLAR
Temperature Grade	COMMERCIAL EXTENDED
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	GULL WING
Terminal Pitch	0.65 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	20
Voltage Gain-Min	5600
Width	3 mm
シミュレーションデータ	-
ステータス	In Mass Production
パッケージコード	PRDP0008AF-B(DP-8FV)
構成	Dual
