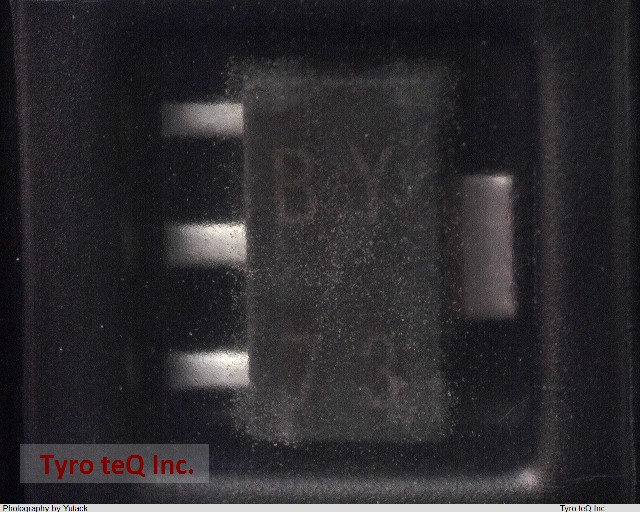

2SK1334 データシート

Name: 2SK1334
Brand: RENESAS
SKU: 30112526-0000-0000-0000

2SK1334 - RENESAS の商品詳細ページです。

２営業日以内に回答いたします

Nチャネル電界効果型トランジスタ

2SK1334 の詳細情報

型番	2SK1334
メーカー	RENESAS
カテゴリ	スイッチ-その他IC
種別	Nチャネルトランジスタ
データシート
Application	-
Automotive	-
Case Connection	DRAIN
Ciss(pF)typ.	80
Configuration	SINGLE
DS Breakdown Voltage-Min	200 V
Drain Current-Max (Abs) (ID)	1 A
Drain Current-Max (ID)	1 A
Drain-source On Resistance-Max	3.8 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
ID(A)	1
JESD-30 Code	R-PSSO-F3
JESD-609 Code	e0
Moisture Sensitivity Level	1
MountingType	Surface Mount
Nch/Pch	Nch
Number of Elements	1
Number of Terminals	3
Operating Mode	ENHANCEMENT MODE
Operating Temperature-Max	150 Cel
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Pch(W)	1
Peak Reflow Temperature (Cel)	260
Polarity/Channel Type	N-CHANNEL
Power Dissipation-Max (Abs)	1 W
QG(nC)typ.	-
Qualification Status	Not Qualified
RDS(ON)(mohm)max.@10Vor8V	3800
RDS(ON)(mohm)[email protected]	-
RDS(ON)(mohm)[email protected]	-
SeriesName	-
Sub Category	FET General Purpose Power
Surface Mount	YES
Terminal Finish	Tin/Lead (Sn/Pb)
Terminal Form	FLAT
Terminal Position	SINGLE
Time@Peak Reflow Temperature-Max (s)	20
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)max.	200
VGSS(V)	20
Vgs(off)(V)max.	4
Webシミュレーション	-
シミュレーションデータ	-
ステータス	量産中
パッケージコード	PLZZ0004CA-A(UPAKV)
構成	Single
構成[素子]	Built-In SBD
発注制約	Large order only
