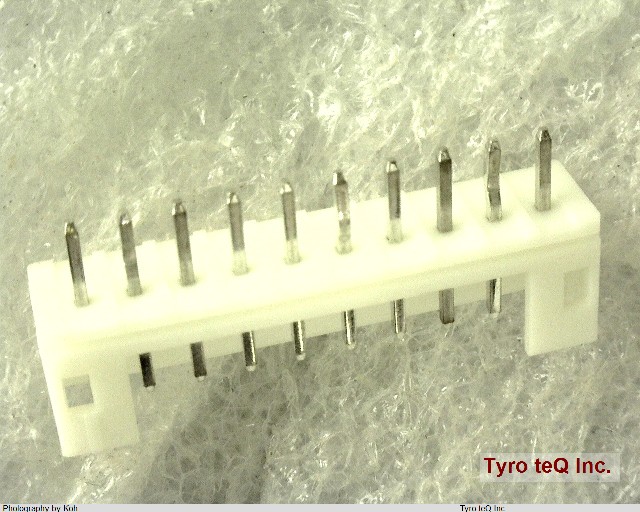

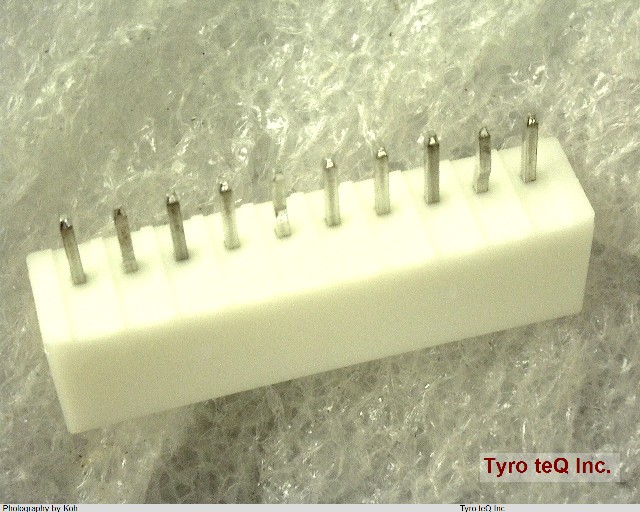

B10B-PH-K-S
B10B-PH-K-S

B10B-PH-K-S - JST の商品詳細ページです。

1

68時間5分後 以内に見積もり依頼を頂ければ、
04月02日(火) 9:00 までに見積もり回答いたします。

B10B-PH-K-S の詳細情報

  • 仕様・詳細
  • メーカー情報
型番B10B-PH-K-S
メーカーJST
データシートProduct_list_pdf
Additional Feature SHROUDED
Body Breadth 0.177 inch
Body Depth 0.236 inch
Body Length 0.862 inch
Connector Type BOARD CONNECTOR
Contact Finish - Mating NOT SPECIFIED
Contact Finish - Termination TIN OVER COPPER
Contact Gender MALE
Contact Material BRASS
Contact Pattern RECTANGULAR
Contact Resistance 20 mohm
Contact Style SQ PIN-SKT
DIN Conformance NO
Dielectric Withstanding Voltage 800VAC V
Filter Feature NO
IEC Conformance NO
Insulation Resistance 1000000000 ohm
Insulator Color NATURAL
Insulator Material POLYAMIDE66
JESD-609 Code e3
MIL Conformance NO
Manufacturer Series PH
Mating Contact Pitch 0.079 inch
Mating Information MULTIPLE MATING PARTS AVAILABLE
Mixed Contacts NO
Mounting Option 1 LOCKING
Mounting Style STRAIGHT
Mounting Type BOARD
Number Of Connectors ONE
Number Of PCB Rows 1
Number of Rows Loaded 1
Operating Temperature-Max 85 Cel
Operating Temperature-Min -25 Cel
Option GENERAL PURPOSE
PCB Contact Pattern RECTANGULAR
Rated Current (Signal) 2 A
Reference Standard TUV; UL
Terminal Length 0.134 inch
Terminal Pitch 2 mm
Termination Type SOLDER
Total Number of Contacts 10
UL Flammability Code 94V-0
