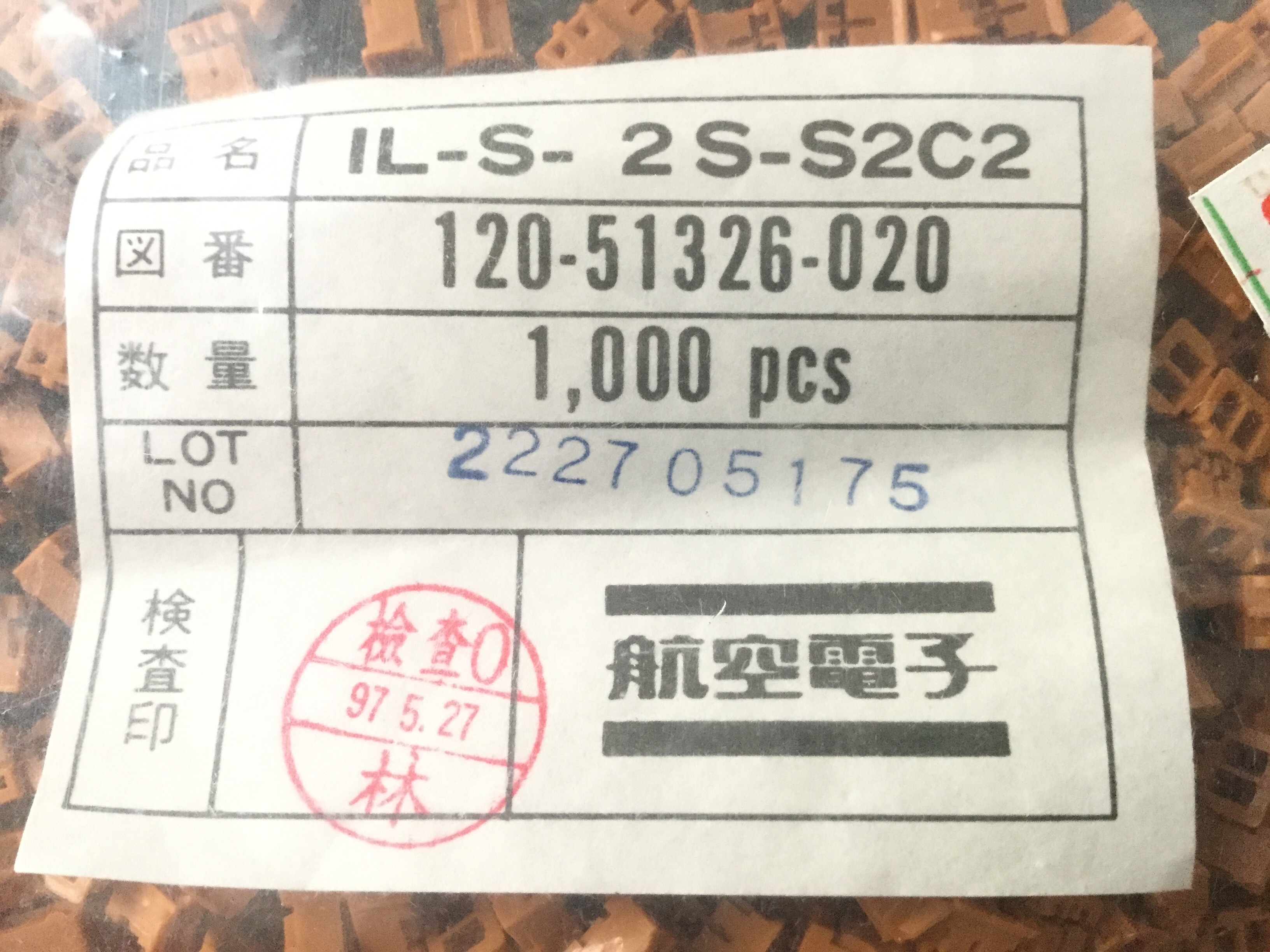

IL-S-2S-S2C2
1
-
- 個
２営業日以内に回答いたします
IL-Sシリーズ | 基板対電線接続用コネクタ | 2mmピッチ、 1列型、圧着式コネクタ | 定格電圧3A |ソケットハウジング | 極数：2
IL-S-2S-S2C2 の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | IL-S-2S-S2C2 |
|---|---|
| メーカー | JAE |
| 種別 | IL-Sシリーズ |
| Additional Feature | COMPATIBLE CONTACT: IL-S-C2-10000 |
| Body Breadth | 0.177 inch |
| Body Depth | 0.228 inch |
| Body Length | 0.22 inch |
| Body/Shell Style | PLUG |
| Connector Type | BOARD CONNECTOR |
| Contact Finish - Mating | NOT SPECIFIED |
| Contact Finish - Termination | TIN OVER NICKEL |
| Contact Gender | FEMALE |
| Contact Material | BRASS |
| Contact Pattern | RECTANGULAR |
| Contact Resistance | 20 mohm |
| Contact Style | SQ PIN-SKT |
| DIN Conformance | NO |
| Dielectric Withstanding Voltage | 1000VAC V |
| Filter Feature | NO |
| IEC Conformance | NO |
| Insulation Diameter-Min | 0.039 inch |
| Insulation Resistance | 100000000 ohm |
| Insulator Color | BROWN |
| Insulator Material | POLYAMIDE |
| JESD-609 Code | e3 |
| MIL Conformance | NO |
| Manufacturer Series | IL-S |
| Mating Contact Pitch | 0.079 inch |
| Mating Information | MULTIPLE MATING PARTS AVAILABLE |
| Mixed Contacts | NO |
| Mounting Option 1 | LOCKING |
| Mounting Type | CABLE |
| Number of Rows Loaded | 1 |
| Operating Temperature-Max | 85 Cel |
| Operating Temperature-Min | -40 Cel |
| Option | GENERAL PURPOSE |
| Polarization Key | POLARIZED HOUSING |
| Rated Current (Signal) | 3 A |
| Reference Standard | UL |
| Reliability | COMMERCIAL |
| Sub Category | Headers and Edge Type Connectors |
| Terminal Length | 0 inch |
| Termination Type | CRIMP |
| Total Number of Contacts | 2 |
| UL Flammability Code | 94V-0 |
| Wire Size-Max | 24 AWG |
| Wire Size-Min | 28 AWG |
| 会社名称 | 日本航空電子工業株式会社 |
|---|---|
| 設立 | 1953年8月20日 |
| 資本金 | 106億90百万円 |
| 所在地 | 150-0043 東京都渋谷区道玄坂1-10-8 |
| URL | http://www.jae.com/ |
