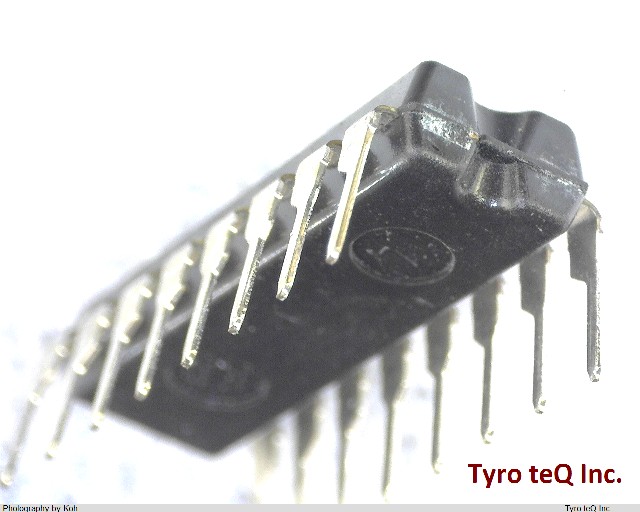

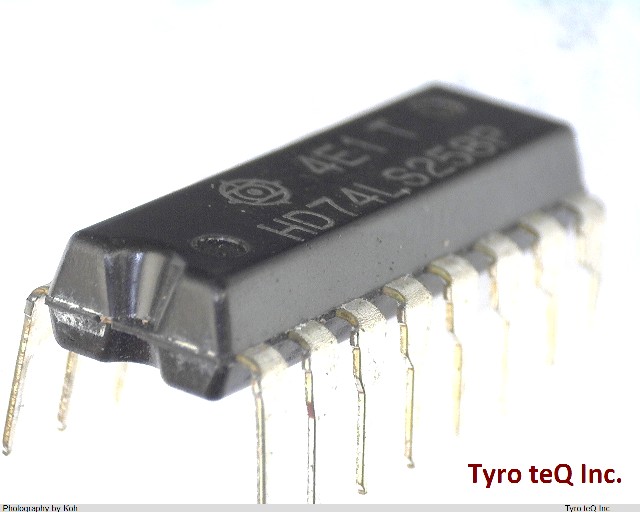

HD74LS258P データシート

Name: HD74LS258P
Brand: HITACHI
SKU: 180000873-0000-0000-0000

HD74LS258P - HITACHI の商品詳細ページです。
アドバンストLS-TTL　トランジスタ・トランジスタ・ロジック|パッケージ：DIP

23時間20分後以内に見積もり依頼を頂ければ、
04月30日(火) 9:00 までに見積もり回答いたします。

検討リストに追加する

HD74LS258P の詳細情報

型番	HD74LS258P
メーカー	HITACHI
種別	アドバンストLS-TTL
データシート
Family	LS
JESD-30 Code	R-PDIP-T16
Length	19.2 mm
Load Capacitance (CL)	15 pF
Logic IC Type	MULTIPLEXER
Max I(ol)	0.008 Amp
Number of Functions	4
Number of Inputs	2
Number of Outputs	1
Number of Terminals	16
Operating Temperature-Max	70 Cel
Operating Temperature-Min	-20 Cel
Output Characteristics	3-STATE
Output Polarity	INVERTED
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP16,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Power Supplies	5 V
Power Supply Current-Max (ICC)	12 mA
Prop. Delay@Nom-Sup	18 ns
Propagation Delay (tpd)	18 ns
Qualification Status	Not Qualified
Seated Height-Max	5.06 mm
Sub Category	Multiplexer/Demultiplexers
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Technology	TTL
Temperature Grade	COMMERCIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Width	7.62 mm
