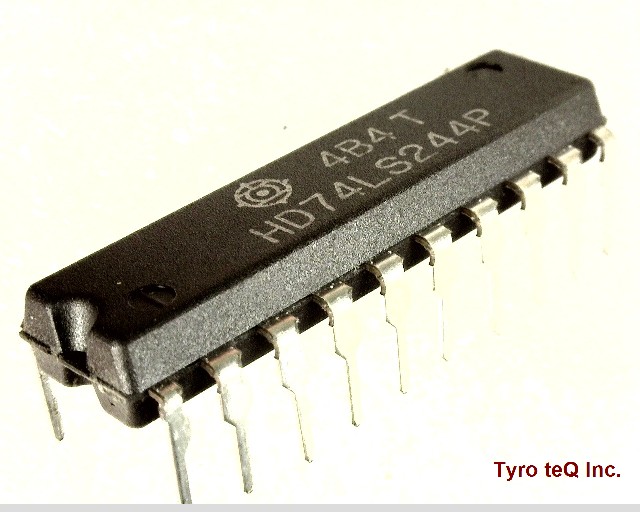

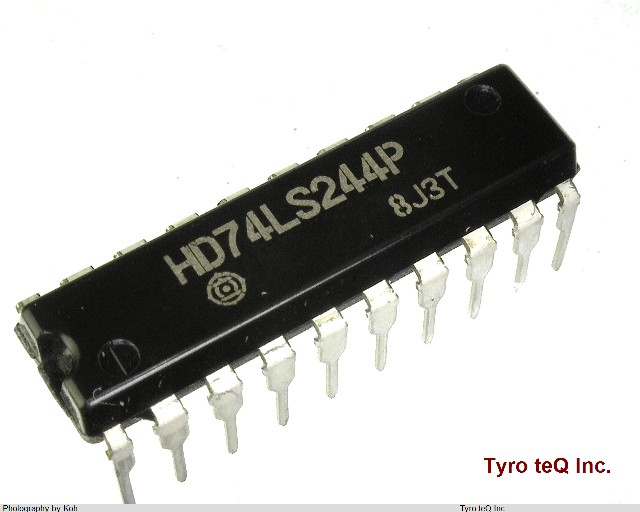

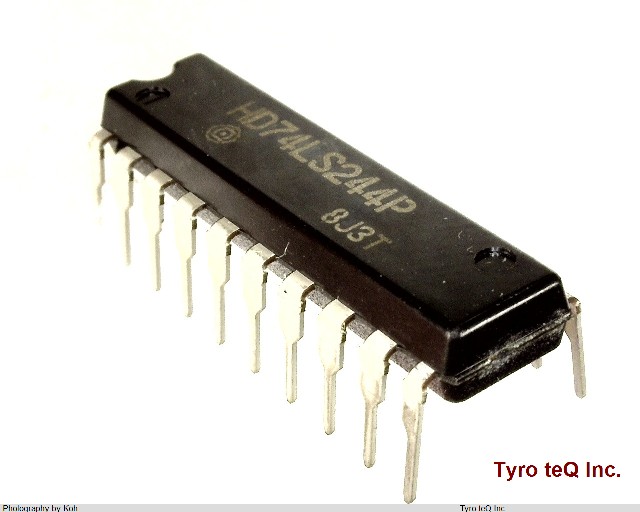

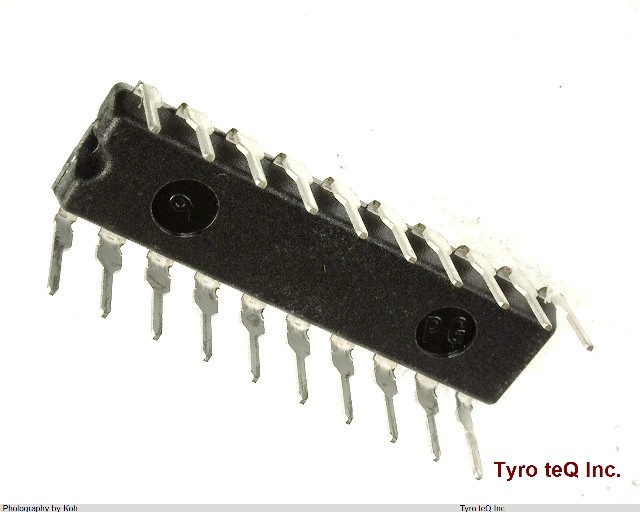

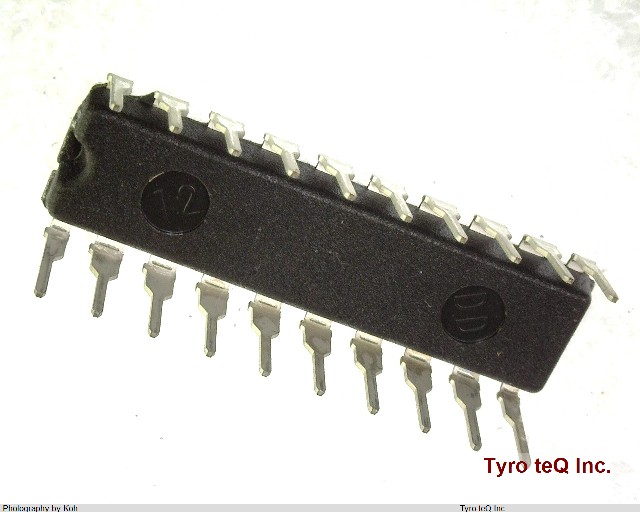

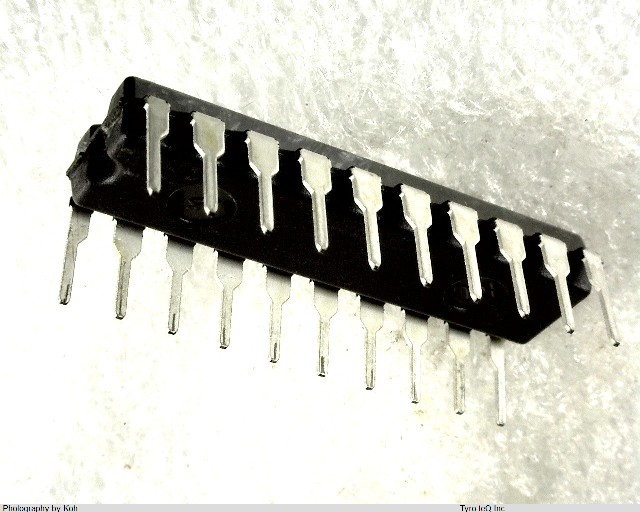

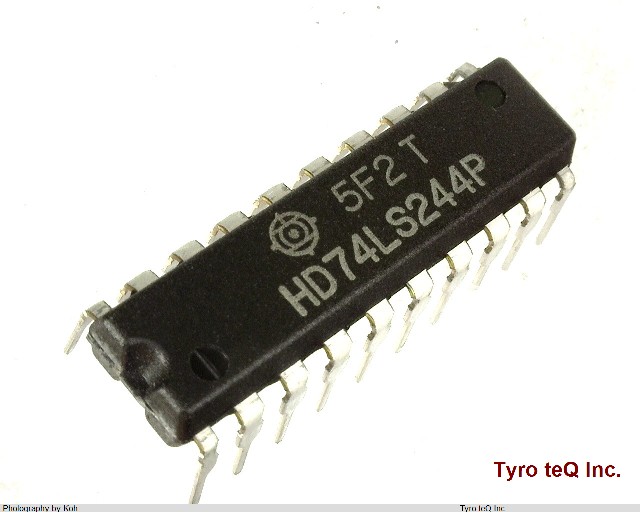

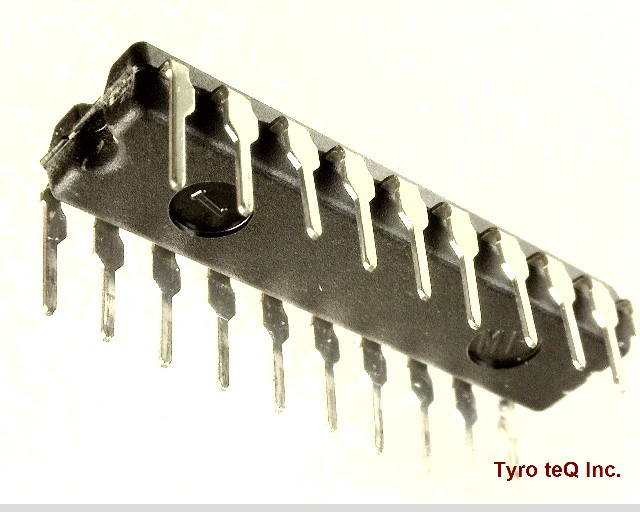

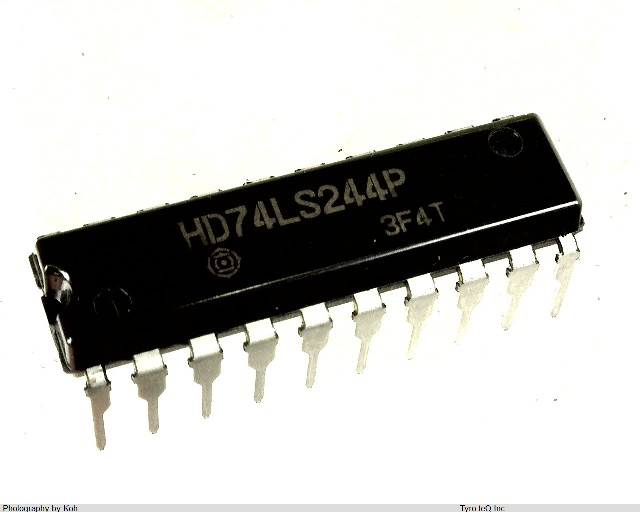

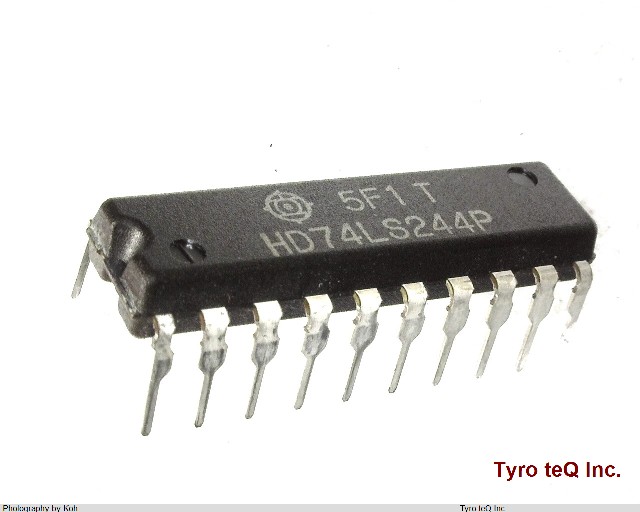

HD74LS244P
1
-
- 個
２営業日以内に回答いたします
アドバンストLS-TTL トランジスタ・トランジスタ・ロジック|パッケージ：DIP
HD74LS244P の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | HD74LS244P |
|---|---|
| メーカー | HITACHI |
| 種別 | アドバンストLS-TTL |
| Control Type | ENABLE LOW |
| Family | LS |
| JESD-30 Code | R-PDIP-T20 |
| JESD-609 Code | e0 |
| Length | 24.5 mm |
| Load Capacitance (CL) | 45 pF |
| Logic IC Type | BUS DRIVER |
| Max I(ol) | 0.024 Amp |
| Moisture Sensitivity Level | 1 |
| Number of Bits | 4 |
| Number of Functions | 2 |
| Number of Ports | 2 |
| Number of Terminals | 20 |
| Operating Temperature-Max | 75 Cel |
| Operating Temperature-Min | -20 Cel |
| Output Characteristics | 3-STATE |
| Output Polarity | TRUE |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP20,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE Meter |
| Power Supplies | 5 V |
| Power Supply Current-Max (ICC) | 54 mA |
| Prop. Delay@Nom-Sup | 18 ns |
| Propagation Delay (tpd) | 18 ns |
| Qualification Status | Not Qualified |
| Seated Height-Max | 5.08 mm |
| Sub Category | Bus Driver/Transceivers |
| Supply Voltage-Max (Vsup) | 5.25 V |
| Supply Voltage-Min (Vsup) | 4.75 V |
| Supply Voltage-Nom (Vsup) | 5 V |
| Surface Mount | NO |
| Technology | TTL |
| Temperature Grade | COMMERCIAL EXTENDED |
| Terminal Finish | NICKEL PALLADIUM GOLD |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Width | 7.62 mm |
| 会社名称 | 株式会社 日立製作所 |
|---|---|
| 設立 | 1920年2月1日 |
| 資本金 | 458,790百万円 |
| 所在地 | 100-8280 東京都千代田区丸の内一丁目6番6号 |
| URL | http://www.hitachi.com/ |
