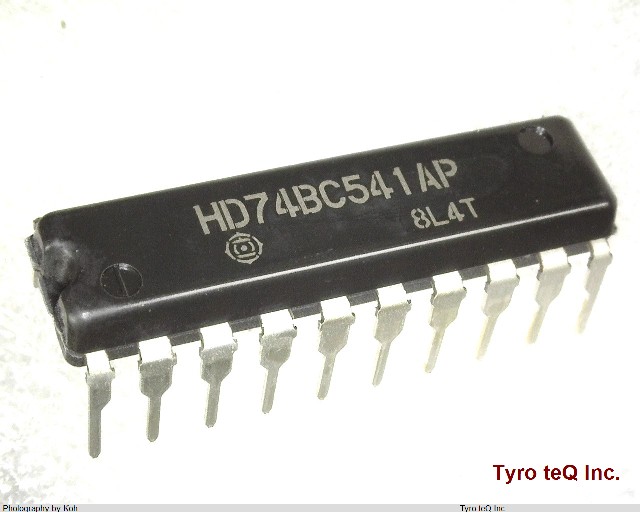

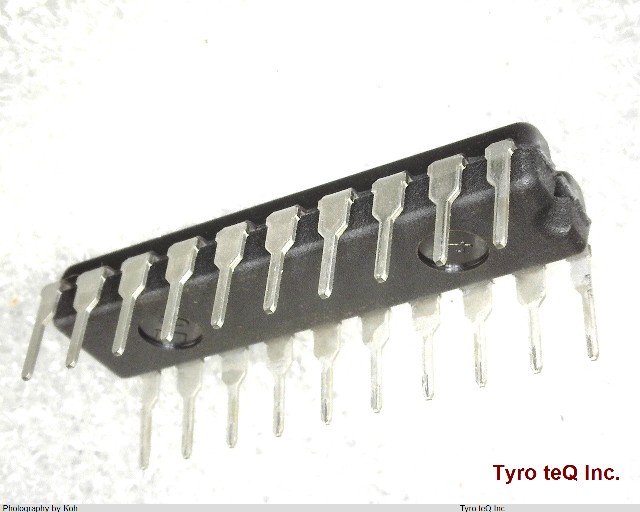

HD74BC541AP データシート Hitachi

HD74BC541AP - HITACHI の商品詳細ページです。

1
No Image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

BiCMOS標準ロジックIC

HD74BC541AP の詳細情報

  • 仕様・詳細
  • メーカー情報
型番HD74BC541AP
メーカーHITACHI
種別BiCMOS標準ロジックIC
データシートProduct_list_pdf
Control Type ENABLE LOW
Family BCT/FBT
JESD-30 Code R-PDIP-T20
JESD-609 Code e0
Length 24.5 mm
Load Capacitance (CL) 50 pF
Logic IC Type BUS DRIVER
Max I(ol) 0.064 Amp
Number of Bits 8
Number of Functions 1
Number of Ports 2
Number of Terminals 20
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP20,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Power Supplies 5 V
Prop. Delay@Nom-Sup 7 ns
Propagation Delay (tpd) 7 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Sub Category Bus Driver/Transceivers
Supply Voltage-Max (Vsup) 5.5 V
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Technology BICMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Width 7.62 mm
会社名称株式会社 日立製作所
設立1920年2月1日
資本金458,790百万円
所在地100-8280 東京都千代田区丸の内一丁目6番6号
URLhttp://www.hitachi.com/
