S25FL512SDPMFVG10 Cypress

S25FL512SDPMFVG10 - CYPRESS の商品詳細ページです。

1

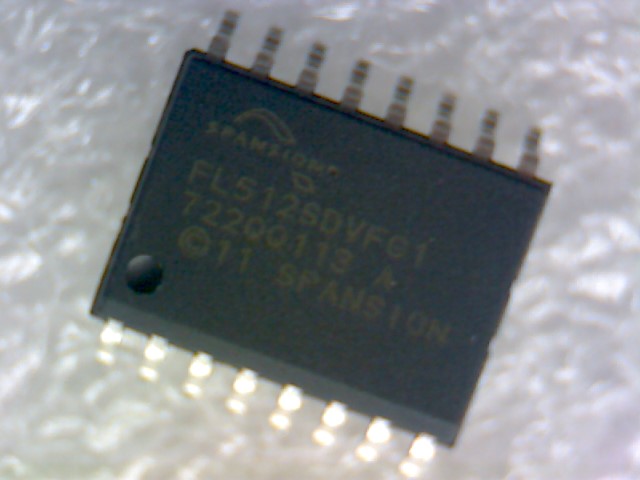

S25FL512SDPMFVG10
  • S25FL512SDPMFVG10
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

S25FL512SDPMFVG10 の詳細情報

  • 仕様・詳細
  • メーカー情報
型番S25FL512SDPMFVG10
メーカーCYPRESS
Additional Feature IT ALSO HAVE MEMORY WIDTH X1
Alternate Memory Width 1
Boot Block BOTTOM/TOP
Clock Frequency-Max (fCLK) 66 MHz
Data Retention Time-Min 20
Endurance 100000 Write/Erase Cycles
JESD-30 Code R-PDSO-G16
JESD-609 Code e3
Length 10.3 mm
Memory Density 512753664 bit
Memory IC Type FLASH
Memory Width 4
Moisture Sensitivity Level 3
Number of Functions 1
Number of Terminals 16
Number of Words 64094208 words
Number of Words Code 64M
Operating Mode SYNCHRONOUS
Operating Temperature-Max 105 Cel
Operating Temperature-Min -40 Cel
Organization 64MX8
Output Characteristics 3-STATE
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP16,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Parallel/Serial SERIAL
Power Supplies 3/3.3 V
Programming Voltage 3 V
Qualification Status Not Qualified
Seated Height-Max 2.65 mm
Serial Bus Type SPI
Standby Current-Max 0.0003 Amp
Sub Category Flash Memories
Supply Current-Max 0.075 mA
Supply Voltage-Max (Vsup) 3.6 V
Supply Voltage-Min (Vsup) 2.7 V
Supply Voltage-Nom (Vsup) 3 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish MATTE TIN
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Type NOR TYPE
Width 7.5 mm
Write Protection HARDWARE/SOFTWARE
