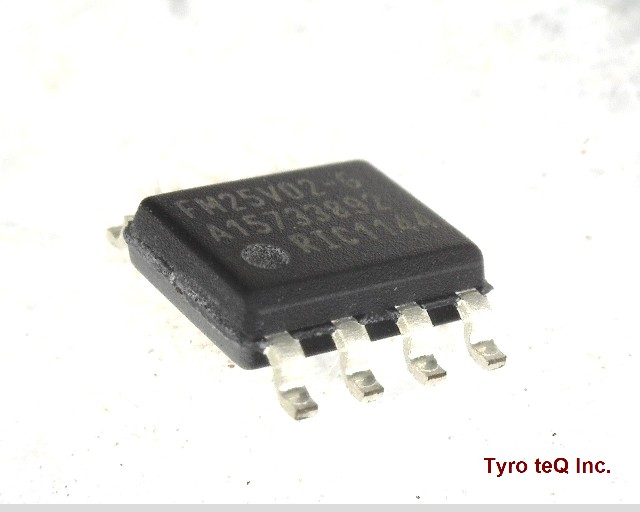

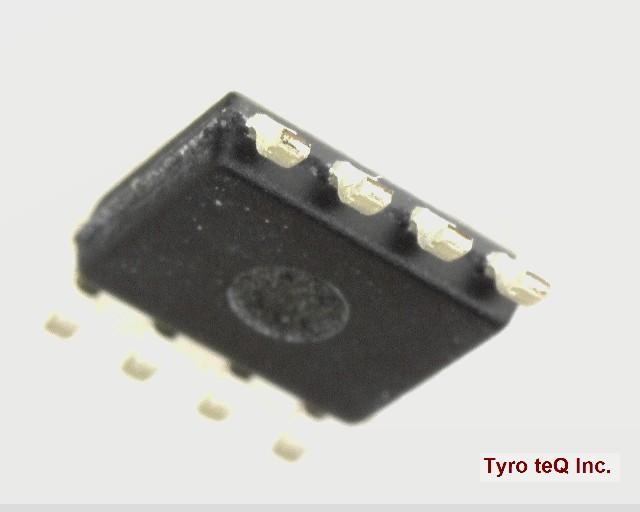

FM25V02-G
  • FM25V02-G
  • FM25V02-G
  • FM25V02-G
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

FM25V02-G の詳細情報

  • 仕様・詳細
  • メーカー情報
型番FM25V02-G
メーカーCYPRESS
Additional Feature ALSO OPERATES AT 25MHZ FROM 2.0-2.7V SUPPLY
Clock Frequency-Max (fCLK) 40 MHz
Data Retention Time-Min 10
Endurance 1.0E+14 Write/Erase Cycles
JESD-30 Code R-PDSO-G8
Length 4.9 mm
Memory Density 262144 bit
Memory IC Type FRAM
Memory Width 8
Mfr Name CYPRESS SEMICONDUCTOR CORP
Mfr P/N FM25V02-G
Moisture Sensitivity Level 1
New Category FRAMs
New Part Type MEMORY_ICS
Number of Functions 1
Number of Terminals 8
Number of Words 32768 words
Number of Words Code 32K
Old Category Other Memory ICs
Old Part Type MEMORY_ICS
Operating Mode SYNCHRONOUS
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Organization 32KX8
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP8,.25
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Parallel/Serial SERIAL
Part Objectid 1292890358
Seated Height-Max 1.75 mm
Serial Bus Type SPI
Standby Current-Max 0.00015 Amp
Standby Voltage-Min 2 V
Supply Current-Max 0.0025 mA
Supply Voltage-Max (Vsup) 3.6 V
Supply Voltage-Min (Vsup) 2.7 V
Supply Voltage-Nom (Vsup) 3.3 V
Surface Mount YES
Technology CMOS
Terminal Finish MATTE TIN
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Width 3.9 mm
Write Protection HARDWARE/SOFTWARE
