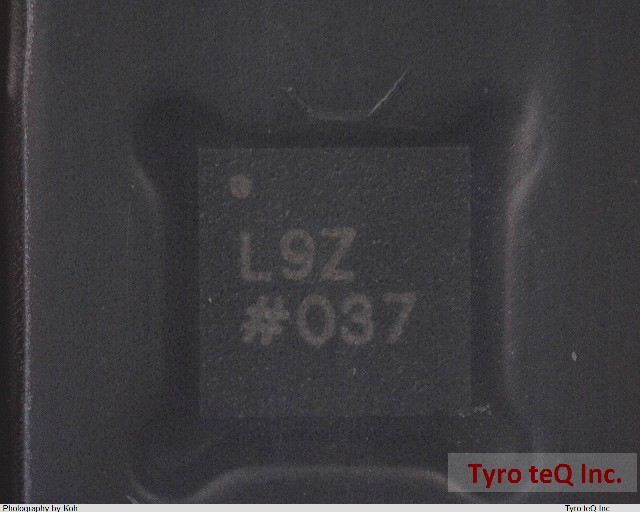

ADP2503ACPZ-3.3-R7
  • ADP2503ACPZ-3.3-R7
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

ADP2503ACPZ-3.3-R7 の詳細情報

  • 仕様・詳細
  • メーカー情報
型番ADP2503ACPZ-3.3-R7
メーカーAD
データシートProduct_list_pdf
Analog IC - Other Type SWITCHING REGULATOR
Control Mode CURRENT-MODE
Control Technique PULSE WIDTH MODULATION
Input Voltage-Max 5.5 V
Input Voltage-Min 2.3 V
Input Voltage-Nom 3.6 V
JESD-30 Code S-PDSO-N10
JESD-609 Code e3
Length 3 mm
Moisture Sensitivity Level 3
Number of Functions 1
Number of Terminals 10
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Output Current-Max 1.4 A
Output Voltage-Nom 3.3 V
Package Body Material PLASTIC/EPOXY
Package Code HVSON
Package Equivalence Code SOLCC10,.12,20
Package Shape SQUARE
Package Style SMALL OUTLINE, HEAT SINK/SLUG, VERY THIN PROFILE Meter
Peak Reflow Temperature (Cel) 260
Qualification Status Not Qualified
Seated Height-Max 0.85 mm
Sub Category Switching Regulator or Controllers
Surface Mount YES
Switcher Configuration BUCK-BOOST
Switching Frequency-Max 2900 kHz
Temperature Grade INDUSTRIAL
Terminal Finish Matte Tin (Sn)
Terminal Form NO LEAD
Terminal Pitch 0.5 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) 30
Width 3 mm
